浩辰cad暖通2027官方正版正式版

浩辰cad暖通2027官方正版是一款打破平台壁垒、引领智能化变革的专业级暖通设计利器。作为首款同时兼容浩辰CAD与AutoCAD双平台的软件，依托芯力驱动智能内核实现复杂图纸秒级响应，并结合浩辰AI助手实现即言即绘的自然语言交互绘图。

浩辰cad暖通2027安装教程

1、下载解压，得到浩辰暖通2027官方版，双击文件GstarCAD_HVAC2027_RTM_260611_1651.exe安装软件；

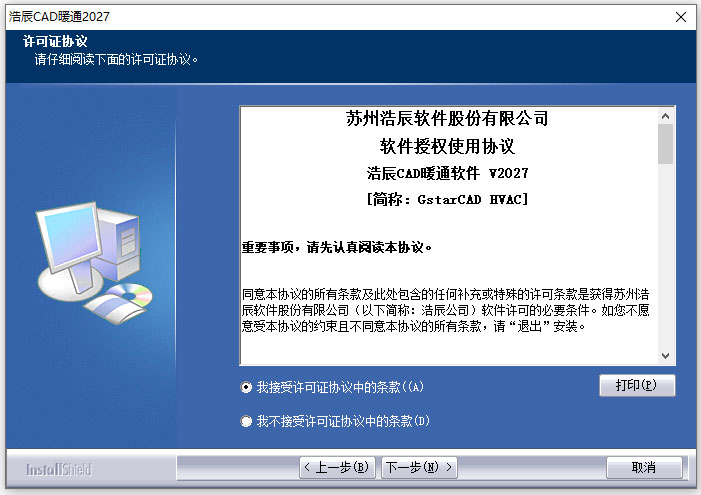

2、接受软件协议；

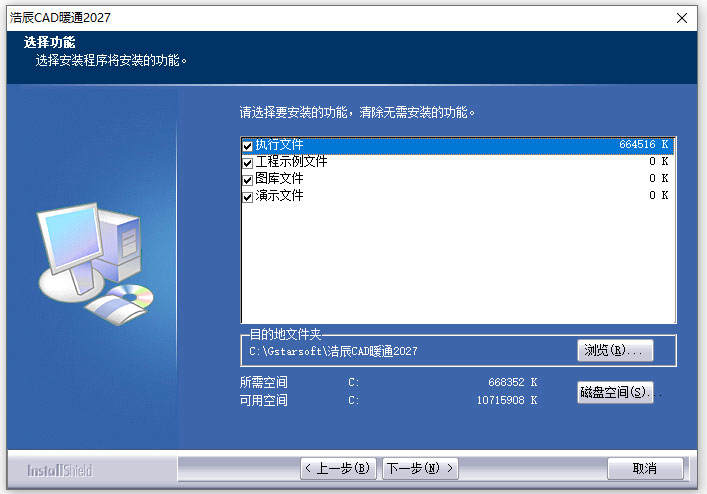

3、这里选择需要安装的组件，建议全选；

4、正在安装中，安装速度取决于用户的电脑配置；

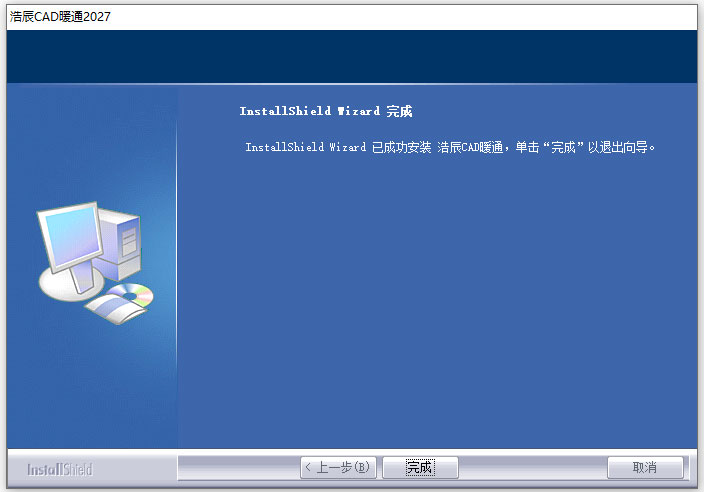

5、软件成功安装；

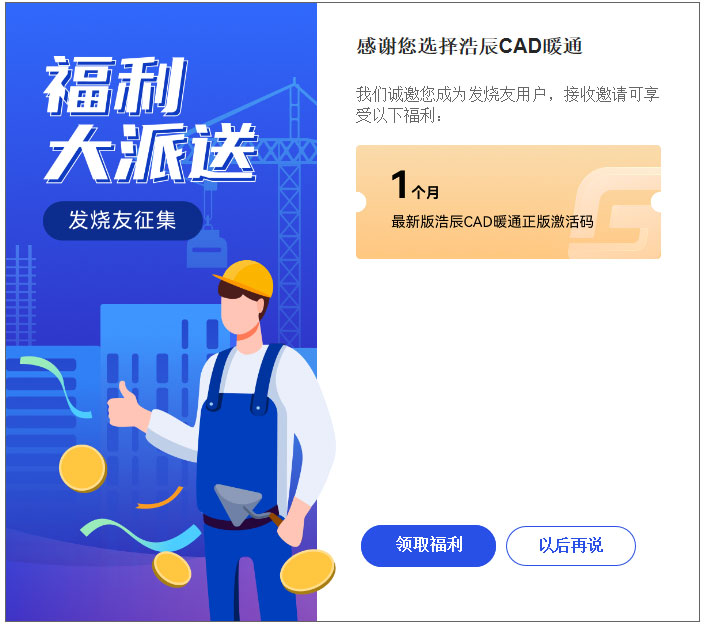

6、新用户可以免费领取一个月的正版激活码；

浩辰cad暖通2027新增功能

（一）底层性能与双平台升级

全新自研智能运算内核，大型复杂图纸加载、重生成速度大幅提升，超大构件图纸操作无延迟卡顿；内存调度机制深度优化，可稳定承载超大体量工程图纸。

双平台底层适配优化，同时兼容浩辰 CAD、AutoCAD 全主流版本，图纸跨平台打开、编辑、保存零数据丢失，兼容各类外部参照、嵌套图纸对象。

支持多绘图窗口联动操作，多图纸间复制管线、设备、参数自动同步，跨图修改实时联动更新。

（二）AI 智能交互全新上线

内置浩辰 AI 设计助手，自然语音 / 文字指令绘图，实现 “一句话出图”，输入需求即可自动布置风管、水管、风机盘管、散热器等设备。

AI 一键图纸修改，管线偏移、管径调整、设备替换、标注增减均可通过文字指令一键完成，省去多层菜单点击操作。

AI 自动图纸校核，一键排查管线碰撞、管径不匹配、负荷参数冲突等常见设计错误。

（三）负荷计算智能零输入革新

全域建筑图形自动识别，自动区分房间、外墙、外窗、楼板围护结构，无需手动框选房间。

图纸文字自动提取房间名称、层高、围护材质信息，完整复用图纸原生数据，负荷计算基础参数全自动填充，实现零手动录入。

计算数据双向联动，修改平面房间尺寸、门窗参数，负荷计算报表实时同步刷新，无需二次导入导出。

（四）云端协同办公功能

云端图纸同步存储，团队成员在线共享项目图纸，支持多人批注、图层协同编辑。

云端参数库同步，自定义设备、管材参数云端统一保存，不同设备打开软件自动同步自定义数据库。

云端批量导出图纸、负荷计算书、材料统计表，支持线上归档、分享工程文件。

浩辰cad暖通2027旁边的工具不见了

方法 1：快捷键一键调出（最快）

按下键盘 Ctrl + =（主键盘区加号，不可使用数字小键盘加号），一键唤醒暖通专业侧边工具箱，绝大多数消失问题可直接修复。

侧边工具箱界面

方法 2：命令行指令调取

在软件底部命令行输入 icloadui，按下回车；

软件自动加载暖通专业界面配置，侧边工具面板直接恢复显示。

方法 3：菜单栏手动调出工具栏

顶部菜单栏点击【视图】→【工具栏】；

在弹窗列表中勾选「浩辰暖通工具箱」，点击确定即可显示侧边面板；

也可点击软件右上角【外观】，下拉菜单打开工具栏勾选面板。

方法 4：切换标准工作空间修复

软件左上角找到「工作空间」下拉框；

切换至【浩辰传统界面】，界面布局重置，侧边工具自动加载。

方法 5：重置软件界面配置（以上无效时使用）

命令行输入 OP 回车，打开选项设置窗口；

切换至【配置】选项卡，选中当前配置，点击【重置】；

确认重置后重启软件，所有界面面板恢复出厂布局。

方法 6：启动修复工具

关闭软件后，双击桌面暖通 2027 图标，在平台选择弹窗点击【设置】→【软件启动修复】，修复界面配置文件后重新打开。

补充注意事项

软件未完成激活、试用期过期会导致专业工具箱隐藏，需完成正版授权激活；

若仅部分暖通分类工具缺失，右键侧边工具箱空白处，勾选对应采暖、空调、通风功能分组。

浩辰cad暖通2027新手教程

第一部分：软件安装与基础界面熟悉

1. 安装与平台选择

安装完成后启动软件，可自主选择浩辰 CAD 平台或AutoCAD 平台运行，两种平台操作逻辑完全统一，图纸互通无差异。

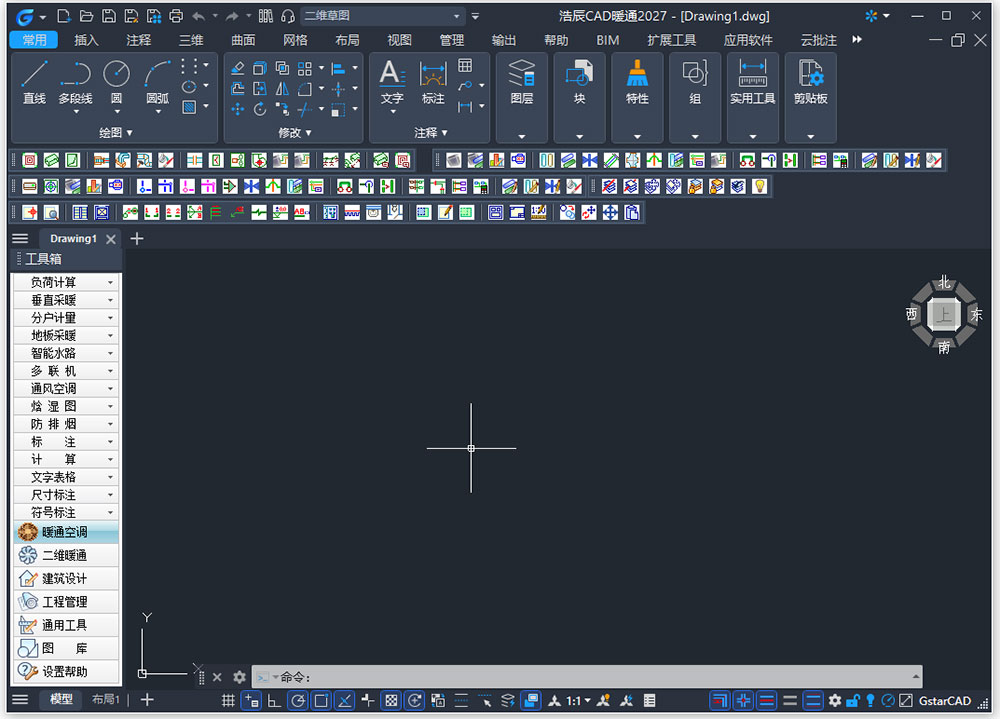

2. 界面分区认知

左侧：暖通专业侧边工具箱（负荷计算、采暖、空调水、通风、多联机、焓湿图等核心功能）；

顶部：CAD 基础绘图菜单栏 + 暖通快捷功能栏；

中间：绘图画布，放置建筑平面、管线图纸；

底部：命令行，支持快捷键、指令快速操作；

右上角：外观、工作空间、云端协同入口。

第二部分：第一步负荷计算（核心智能零输入流程）

导入建筑平面 DWG 图纸，图纸需完整绘制墙体、门窗、房间分隔；

左侧工具箱打开【负荷计算】→【自动识别房间】；

框选整张建筑平面图，软件自动识别所有房间轮廓、提取房间名称、围护结构参数；

一键生成冷热负荷计算报表，可直接导出 Excel 计算书；

修改平面门窗、墙体尺寸后，点击【同步更新负荷】，报表自动刷新，无需重新录入参数。

第三部分：采暖系统绘图操作

1. 垂直 / 分户采暖

工具箱【垂直采暖】→插入散热器，自动匹配房间负荷选型；

一键绘制供回水立管、水平支管，管件自动生成三通、弯头、变径；

绘制完成后点击【生成系统图】，自动生成采暖轴测系统图；

水力计算：选中整套管路，一键核算阻力、流速、平衡压差。

2. 地板辐射采暖

选择【地暖盘管】，设置管间距、管径、供回水温差；

框选房间自动排布盘管，实时显示盘管总长、铺设面积；

自动生成分集水器、标注管路标高、长度。

第四部分：空调水、通风风管设计

空调水路：风机盘管、多联机外机一键插入，管线智能连接，管径自动匹配负荷；支持自定义水管图层、线型、标注样式。

通风风管：矩形 / 圆形风管自由绘制，自动生成变径、弯头、风口、消声器；二维图纸一键生成三维管线模型，直观查看管线碰撞。

焓湿图工具：输入室外、室内温湿度，一键绘制新风、一次回风、除湿工况曲线，自动输出热湿处理参数。

第五部分：AI 助手基础使用

点击界面 AI 图标打开浩辰 AI 助手；

输入自然指令，示例：

“给客厅布置 2 台风机盘管，DN20 供回水管连接”

“调整所有立管管径为 DN32”

“检查整张图纸风管碰撞”

指令发送后软件自动执行绘图、修改、校核操作。

第六部分：图纸出图与材料统计

整套管线绘制完成后，点击【材料统计】，自动汇总散热器、风机、管材、阀门数量；

一键生成标准暖通施工图标注、管径标高、设备编号；

支持批量打印、批量导出 PDF 图纸，负荷计算书、材料表同步归档。

第七部分：新手常用基础快捷键

Ctrl+=：调出暖通侧边工具箱

L：直线（基础绘图）

M：移动图形

CO：复制设备管线

TR：修剪管线

ICLOADUI：修复加载暖通界面

OP：打开软件选项设置

第八部分：新手常见问题快速解决

侧边工具消失：参考上文工具栏恢复方法；

图纸跨平台打开管线丢失：保存时选择通用 DWG 格式，关闭特殊加密图层；

负荷识别不出房间：检查墙体是否闭合、图纸无多余碎线；

软件卡顿：切换浩辰 CAD 原生平台，关闭多余外部参照图纸。
