关闭杀毒软件进行安装和激活，附带激活补丁，有旧版本注意卸载旧版本再安装，iso文件右键点击装载即可，请按照激活教程的每一步进行安装，否则可能安装失败。
caxa cad电子图板2027增强版是一款在二维设计基础上扩展三维数据能力的CAD软件，软件可基于三维模型一键批量生成符合国标GB、国际ISO双重标准的完整工程图纸，自动输出主视、剖视、局部放大等视图！
1、下载解压，得到caxa2027电子图板增强版；

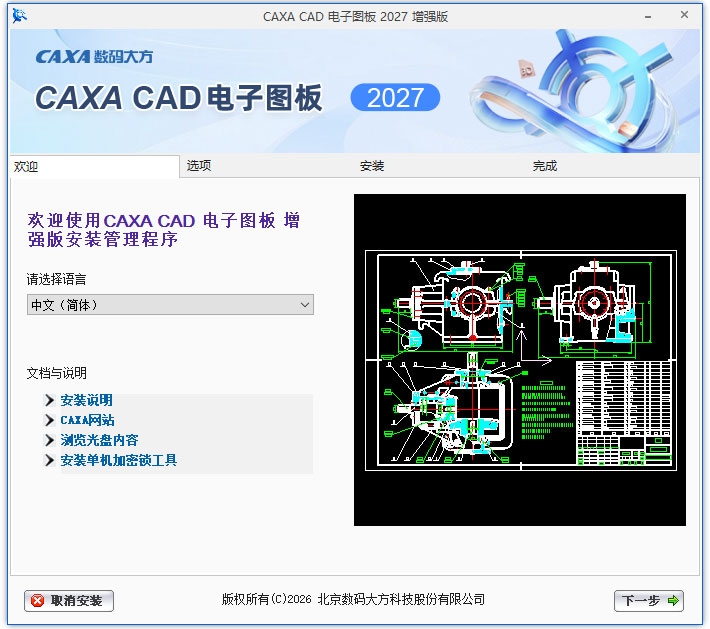

2、将CAXACAD2027SP0_27.0.0.21597_2026-03-27_x64.iso文件解压或用虚拟机加载，双击setup.exe，设置中文简体；

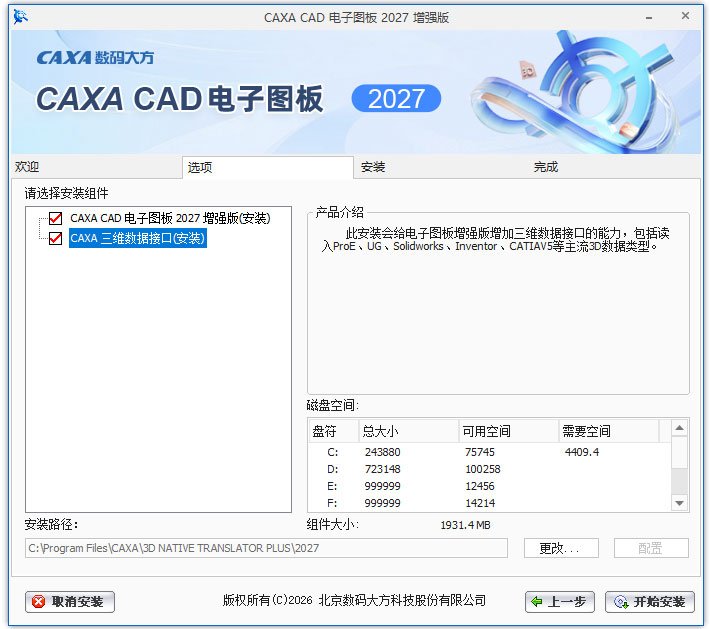

3、选择需要安装的组件，建议全选；

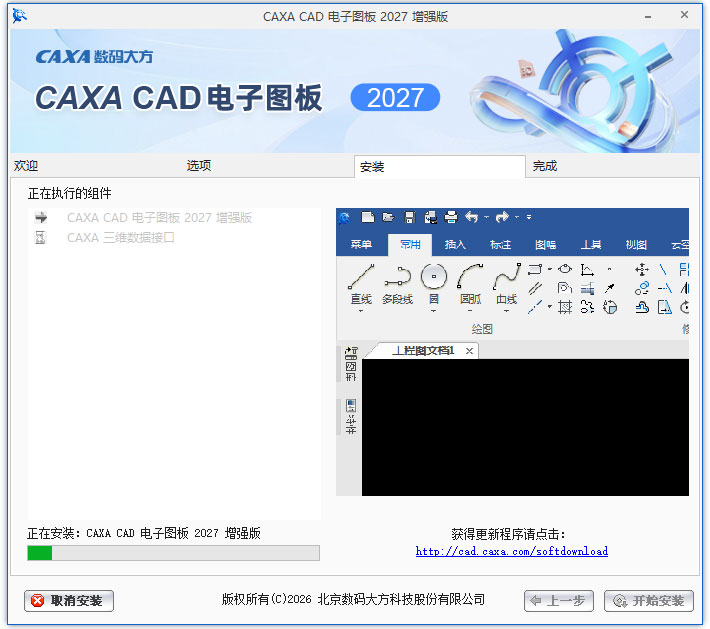

4、正在安装中，请耐心等待一会儿；

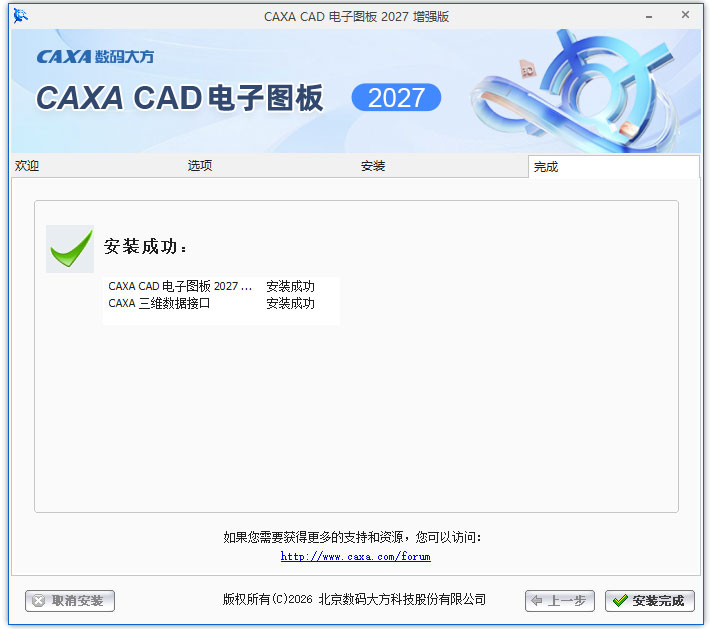

5、成功安装；

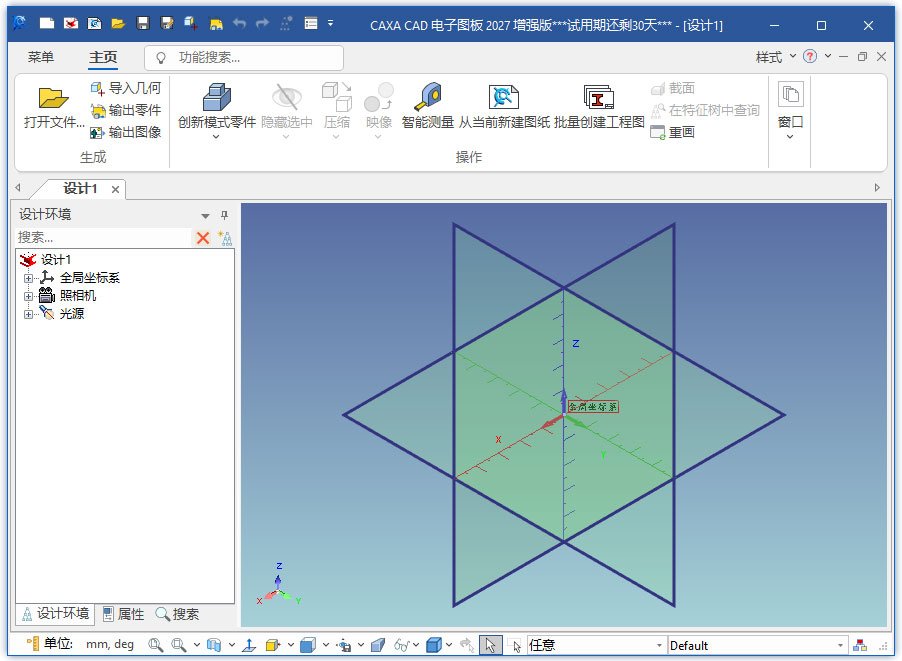

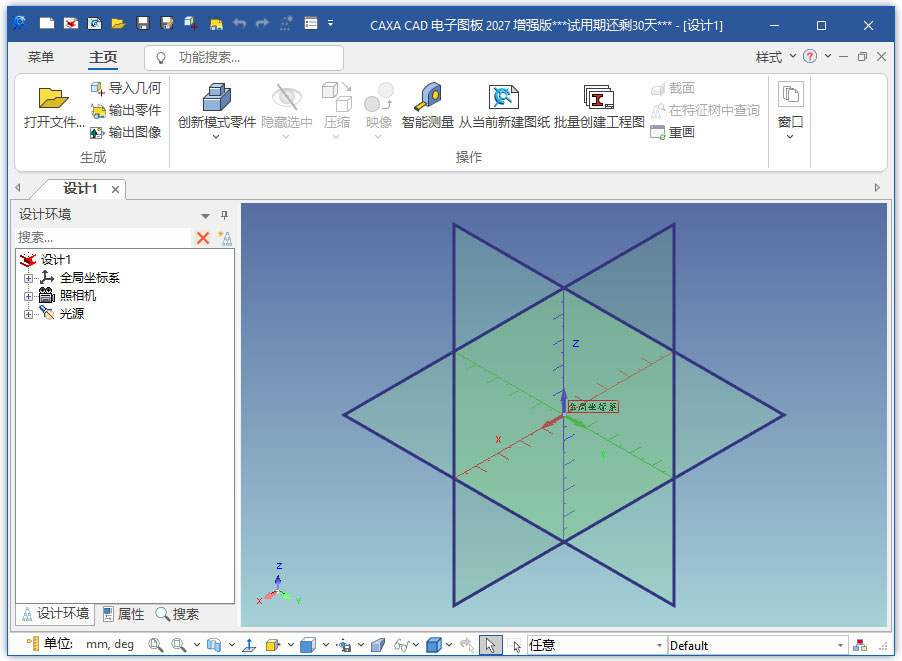

6、好了，可以免费试用30天caxa2027电子图板增强版啦。
启动与界面熟悉：启动软件后，您将看到熟悉的Windows风格全中文界面。顶部为功能区菜单，左侧为常用绘图工具，底部为状态栏与立即菜单。按F1可随时调出帮助文档。
绘制基础图形：利用快捷键（如L画直线，C画圆）或点击左侧工具栏，结合底部的“立即菜单”进行参数化输入。按空格键或右键可快速调出拾取菜单。
智能标注与图库：使用DLI（线性标注）或DDI（直径标注）进行尺寸标注，标注会自动关联图形。通过Ctrl+6调出库操作工具栏，快速插入符合国标的标准件与图符。
三维模型转换与出图：点击“数据接口”或“读入标准视图”，选择三维模型文件（如STEP、Parasolid等），在弹出的对话框中选择主视图与剖视图方向，软件即可自动生成二维工程图。
CAXACAD电子图板2027增强版本身是二维设计软件，不直接提供三维建模功能，但具备以下三维数据处理能力：
三维模型浏览：通过“三维数据接口”菜单，选择“打开”或“插入”，直接打开ProE/UG/SolidWorks等主流格式的三维模型文件，进行浏览和查看，无需转换格式。
三维投影生成二维工程图：打开三维模型后，使用“三维投影”工具，选择视图方向（主视图、俯视图、左视图、轴测图等），一键投影生成符合国标、ISO标准的二维工程图，消除传统格式转换环节。
关联更新：三维模型修改后，在电子图板中右键点击投影视图选择“更新”，关联的工程图自动更新（如孔位变动同步更新剖视图），确保设计制造数据一致性。工艺、制造部门可通过此方式获取加工指导图纸，无需购置专业3D软件。
（一）文件通用快捷键
Ctrl+N新建图纸
Ctrl+O打开文件
Ctrl+S快速保存
Ctrl+Shift+S另存为
Ctrl+P打印图纸
Ctrl+Z撤销操作
Ctrl+Y恢复重做
Ctrl+A全选图形
Delete删除选中图元
Alt+F4关闭软件
（二）视图控制快捷键
F3全屏显示全部图形
PageUp放大视图
PageDown缩小视图
P实时平移
Z窗口缩放
Home视图复原
鼠标中键按住：平移画布
滚轮滚动：缩放视图
（三）基础绘图快捷键
L直线
C圆
REC矩形
A圆弧
POL正多边形
H填充剖面线
SPL样条曲线
（四）图形编辑快捷键
CO复制
M移动
O偏移
TR修剪
EX延伸
F圆角
CHA倒角
RO旋转
SC缩放
MI镜像
BR打断
（五）标注、图库专业快捷键
D尺寸标注
T文字输入
GBFRAME插入国标图框
SYM提取标准图块
CountSymbol切换图块统计功能
（六）界面工具栏快捷开关
Ctrl+1基础曲线工具栏
Ctrl+2高级曲线工具栏
Ctrl+3曲线编辑工具栏
Ctrl+4工程标注工具栏
Ctrl+5块操作工具栏
Ctrl+6图库工具栏
Ctrl+I显示/隐藏立即菜单
（七）三维接口专属快捷键（增强版）
Ctrl+3D快速打开三维模型
U更新关联三维投影视图
M3D三维模型尺寸测量
此内容由AI根据文章内容自动生成，并已由人工审核
