Midas MeshFreev300 R2 (buld 20181019) 官方最新版

Midas MeshFree是一款由Midas和三星联合打造的有限元设计分析软件，这款软件可以帮助工程师们验证设计的准确与否。Midas MeshFree常用于汽车领域、通用机械领域、电子领域及工业等领域，软件验证的可靠性非常高，采用NAFEMS(国际有限元工程师协会)提供的标准模型对MeshFree软件进行验证，将计算结果与现有的FEM计算结果进行对比，两者的误差在4%以内。

软件介绍：

midas MeshFree无需几何模型的简化，无需网格划分，只需要3步骤的分析流程，简单高效，能节省大量的分析时间，让您的设计分析不再繁琐和苦恼！

企业都很注重生产效率，特别是产品更新迭代比较快的行业，过长的设计周期肯定会影响企业的经营效益。对于企业的设计人员，如果需要花费大量的时间去掌握一款软件来辅助设计工作，这显然是很不现实的，会严重影响到产品的设计周期。韩国三星电子公司当初也是遇到这个问题，因为设计的产品结构较复杂，分析时网格难以处理，影响了产品设计的进度。韩国三星电子公司寻求韩国迈达斯公司的帮助，在双方的共同努力下，自2014年以来开发了基于隐式边界法(IBM)的全新仿真分析软件midas MeshFree。这款软件的问世，彻底解决了对于复杂结构网格难以处理的问题；2017年正式进入中国，为了让MeshFree成为中国工程师也能得心应手使用的工具软件，中国区机械团队辛勤的翻译，精心的汉化，用心的完善，还通过实际的走访，试用，让MeshFree能够顺利的面市发布，本次发布得到了行业内的一致好评，相信MeshFree会成为您最好的伙伴.

设计分析过程：

Step 1

导入CAD

直接导入CAD文件

用户可指定材料

Step 2

输入荷载和边界条件

直接在CAD模型中输入荷载和边界情况

“选择→指定”的直观的输入方式

Step 3

查看分析结果

采用新的分析方法，可减少计算时间

提高分析成功率和准确度

使用教程：

①新建项目，并选择分析类型

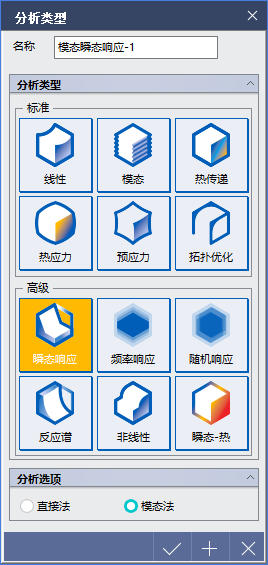

选择瞬态响应分析，方法选择模态叠加法。

②导入CAD

③选择材料模型

各部件材料选择默认的Alloy Steel。

④接触设置

各部件之间的接触采用程序自动创建的接触，接触类型为焊接接触。

⑤施加边界条件和载荷

定义刚性连接

定义约束

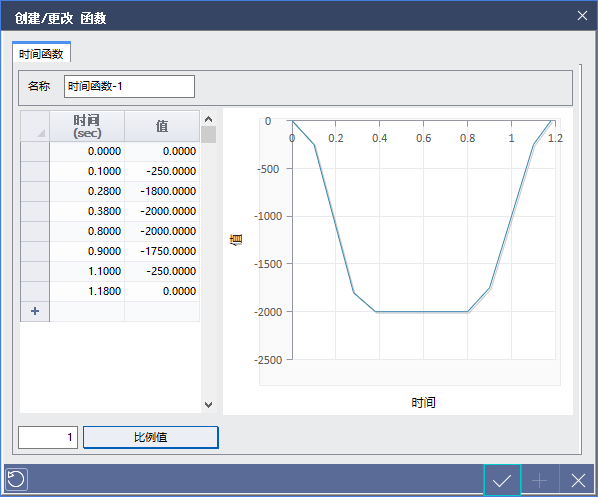

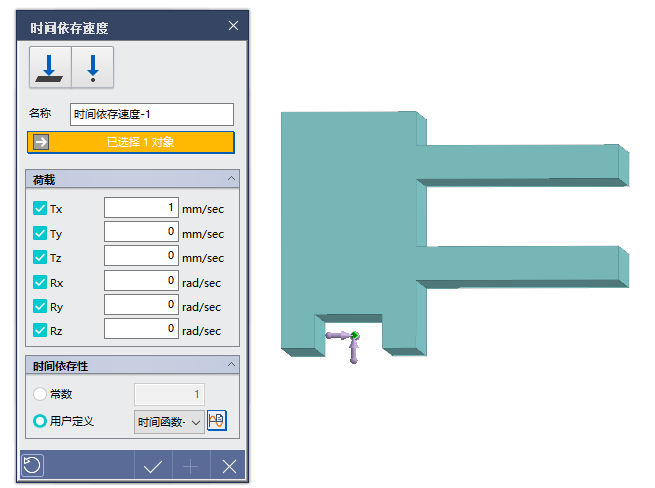

定义瞬态速度载荷

⑥分析设置

瞬态响应分析控制

定义时间步

⑦求解后查看结果

MeshFree位移动画

MeshFree应力动画

MeshFree瞬态响应分析—总体随时间的响应

同样，利用ANSYS软件对该模型进行了瞬态动力学分析，也给出了整体结构的总体响应云图。

ANSYS动画-位移

ANSYS动画-应力

随后，提取模型中杆件中部一点的变形和应力的时程数据，进行对比

提取点所在位置

MeshFree中该点位移时程曲线

MeshFree中该点应力时程曲线

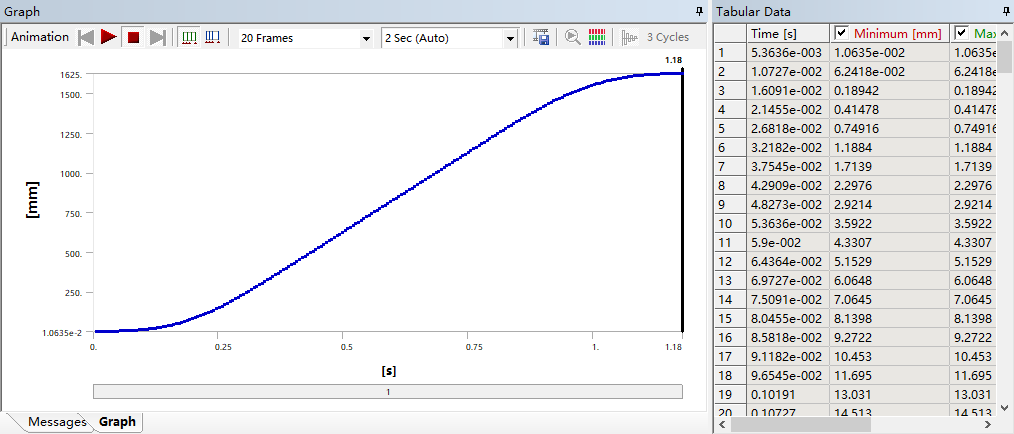

ANSYS中该点位移时程曲线

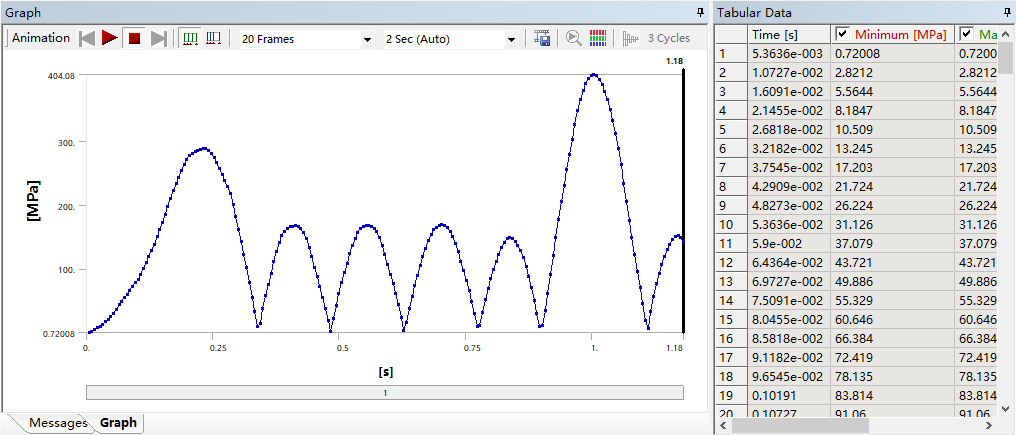

ANSYS中该点应力时程曲线

经过上述云图及曲线的对比，两款软件计算时程响应是一致的，也说明MeshFree的瞬态响应分析模块结果是准确的。

可靠

ANSYS分析过程

①选择分析类型

进入ANSYS Workbench，将瞬态响应分析模块(Transient Structural)拖入工程面板。

②导入几何

③设置材料模型

为保证两款软件数据对比的合理性，材料的选择与MeshFree一致。

④基础设置

接触采用程序自动创建的接触，接触类型为绑定接触。

⑤网格划分

由于物体较规则，只需设置网格的总体尺寸即可。

特备注意的是，下方长块部件只做显示导轨的作用，不参与计算，因此设置为刚体。

⑥设置边界条件和载荷

⑦分析设置

⑧提交计算
