Mentor Graphics FloEFD 2019.1.0v4540 官方最新版

Mentor Graphics FloEFD是一款全球知名的流体传热分析软件，这款软件可以无缝集成到Pro/E、Catia、Solidworks、 Siemens-NX等软件中，并可以导入Parasolid、 IGES、 STEP、ASIC、VDAFS、WRML、STL、IDF、DXF、DWG等格式的模型文件。

软件介绍：

FloEFD的分析步骤包括CAD模型建立、自动网格划分、边界条件施加、求解和后处理等都完全在CAD软件界面下完成，整个过程快速高效。FloEFD直接应用CAD实体模型，自动判定流体区域，自动进行网格划分，无需对流体区域再建模。在做CAD结构优化分析时，先对一个CAD模型进行一次FloEFD分析定义，同类结构（装配）的CAD模型只需应用独有的项目克隆(Project Clone)技术，即可马上进行不同装配下的FloEFD计算，从而快速优化设计方案。

功能特色：

1. DC3  Direct CAD-to-CFD Conception(直接嵌入三维CAD软件环境)

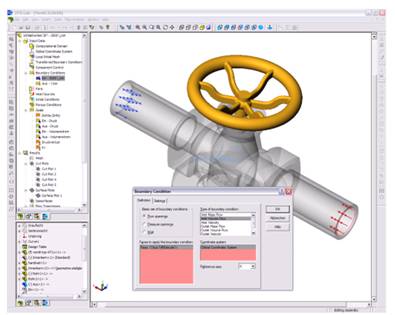

传统CFD软件的前处理过程，首先是将结构CAD模型导入CFD软件的前处理系统，然后人为判断哪些是流体流动区域，哪些是实体区域，据此再进行辅助几何造型，通过布尔操作完成对实体区域的切割、删除等等工作，规模稍微大一点的模型准备工作将会耗去很长的时间。由于CAD结构工程师与CFD分析工程师关注点不同，因此这类布尔操作等几何造型工作经常失败，在此情况下，CFD仿真工程师将不得不对模型中大量部分进行重新造型。FloEFD软件的出现，为CFD分析工程师带来了巨大的方便，这得益于FloEFD与主流CAD软件的完全无缝集成，使得FloEFD能够：

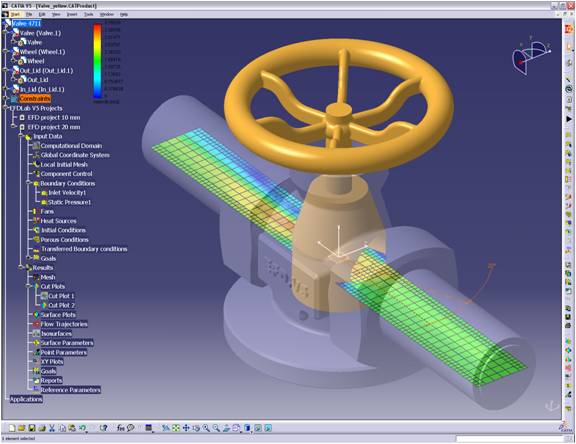

完全嵌入CAD界面, 直接应用CAD模型，自动区分固体区域

自动区分固体之外的流体区域，自动判定内部流动和外部流动区域

2. RAM Rectangular Adaptive Mesh(矩形的自适应网格)

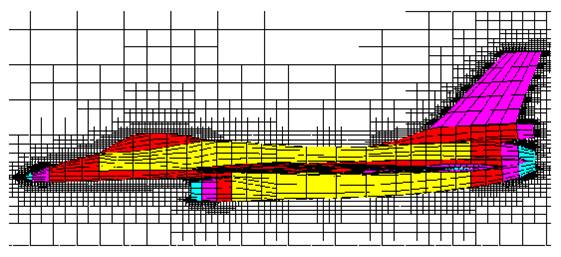

网格划分是传统CFD软件分析中人工耗时最多的一个关键工作，也是对分析人员专业背景要求很高的工作。网格划分的质量与分析结果的准确性具有直接的关系，传统的CFD分析工程师都需要花费大量的时间去划分高质量的网格。但是这一现状在FloEFD软件中将彻底改观，FloEFD强大的网格自动生成能力将工程师从繁重的网格划分工作中解放出来，因为FloEFD能够：

自动进行固体和流体区域的网格划分，根据几何模型和求解自适应要求，自动细化/粗化网格

完全支持人工网格控制和局部加密

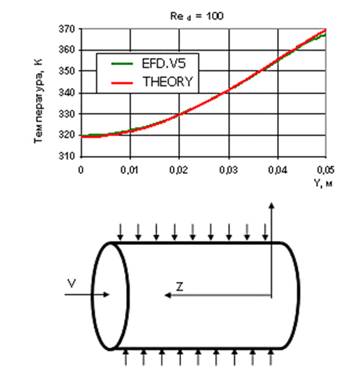

3. MWF Modified Wall Functions (修正的壁面函数)

近壁面边界层网格的划分一直是传统CFD软件中一项重要的内容，FloEFD软件对壁面的处理有自己独特的优点：

应用部分单元(Partial Cell)技术，壁面处理与网格无关

物理上修正的流动与换热边界层模拟

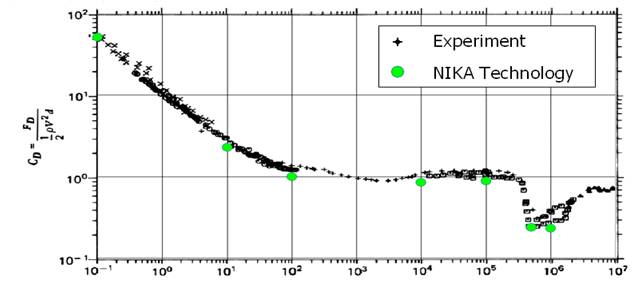

4. LTTM Laminar-Transitional-Turbulent Modeling (强大的层流-过渡-湍流模拟能力)

自动应用与网格无关的修正壁面函数，进行层流与湍流的模拟

自动判定层流区、过渡区,、湍流区，无需指定流动特征

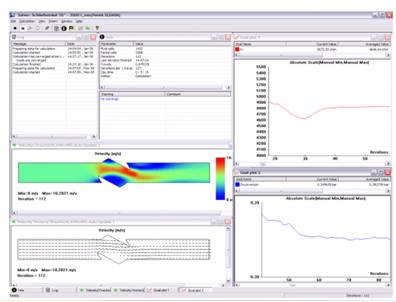

5. ACC Automatic Convergence Control (自动收敛控制)

采用Cutting-edge数值方法和多重网格技术

稳定的收敛性，求解可靠

求解一次成功，无数值假扩散

6. DVA Design Variants Analysis (变量设计分析)

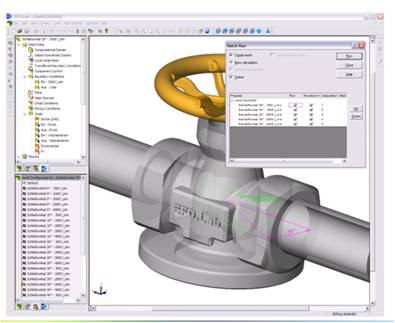

支持“What-If”分析的项目克隆技术，无需对模型进行任何进一步的定义

允许对产品设计进行变量模拟，可用于产品设计中最优变量的确定

完全支持产品配置(Product Configuration)概念的方案对比优化

支持批处理求解

7. EUI Engineering User Interface (工程化的用户界面)

易于使用的用户界面

工程化的参数定义语言

基于特征的建模

动态可视后处理功能

带有工程数据库，可直接调用大量工程材料和模型等数据，包括风扇性能曲线等

自动生成Word/EXCEL后处理报告

使用风格等同于主流CAD软件，易于学习

支持将结果文件以API接口直接导入主流有限元(FEA)分析软件中

模拟能力介绍：

FloEFD具有丰富的物理模型，可以用来求解众多的工程实际问题。

 外流/内流

 多流域（拥有独自流体参数）

 不可压缩/可压缩粘性流

 不可压缩/可压缩气体粘性流动包括亚音速、近音速、超音速、超高音速（5-30）

 自动层流/湍流包括过渡区求解

 多组分模型(甚至可达数十种不相关组分)

 非牛顿流体(多种材料模型，温度相关性)

 蒸汽模型

 相对湿度模型

 空化模型

 壁面粗糙度模型

 Navier壁面滑移模型

 多旋转部件(转子静子)、考虑离心力和科氏力

 多孔介质模型

 耦合换热（流体，固体)，导热与对流

 强迫对流/自然对流/混合对流

 面-面辐射/太阳辐射/环境辐射

 时间相关流动，传热/传质分析

 瞬态分析
