Autodesk AutoCAD Raster Design 2025中文最新版完整版

Autodesk AutoCAD Raster Design 2025中文最新版是欧特克为AutoCAD配套开发的光栅图像处理工具集，依托AutoCAD主程序运行，专门用来处理扫描老图纸、航拍影像、栅格地图这类图片类底图，是土木工程、地理信息与建筑领域处理历史图档的实用工具。

Raster Design 2025安装教程

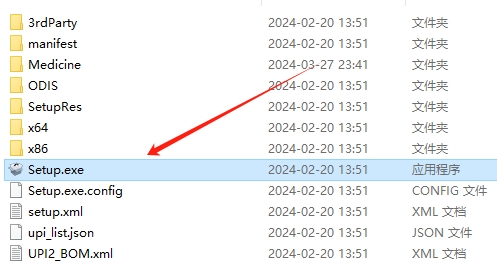

1、双击运行Setup.exe程序文件。

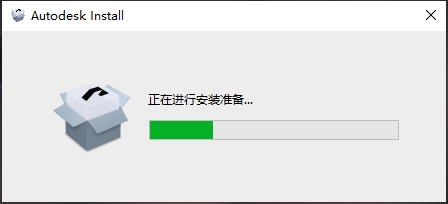

2、进行安装准备，稍等一会。

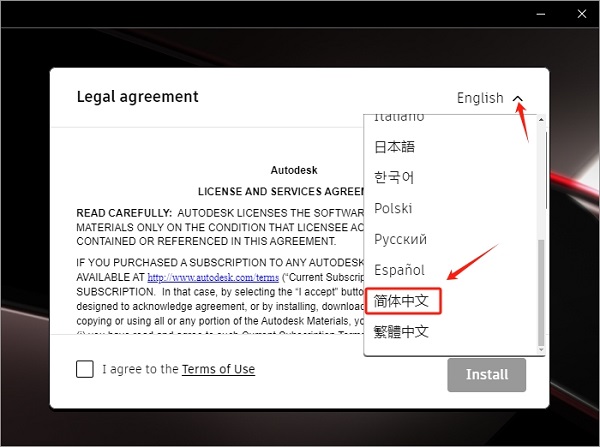

3、如下图所示，选择简体中文。

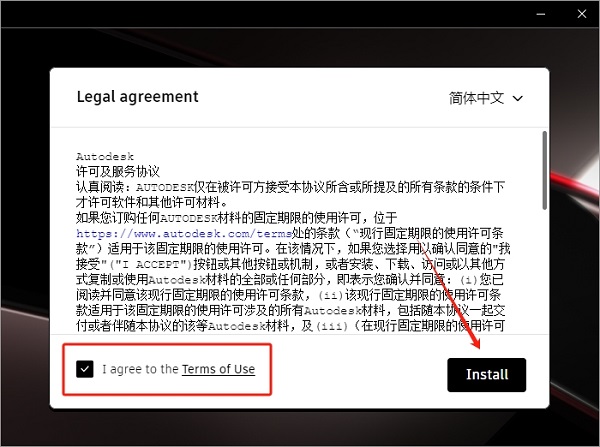

4、接着勾选协议并点击Install进行安装。

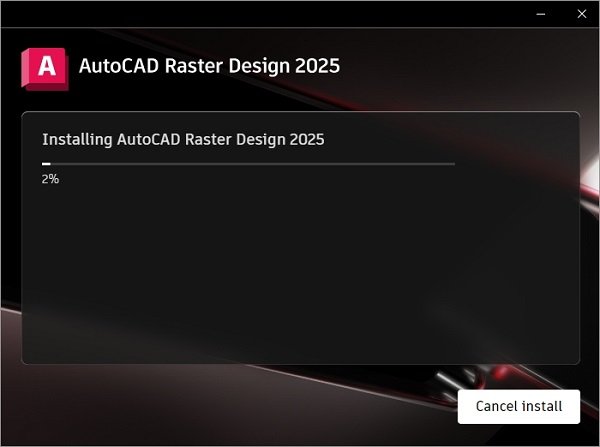

5、正在安装中。

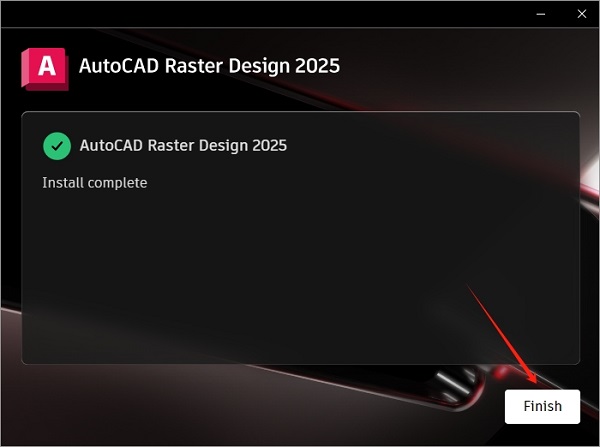

6、安装完成，点击Finish。

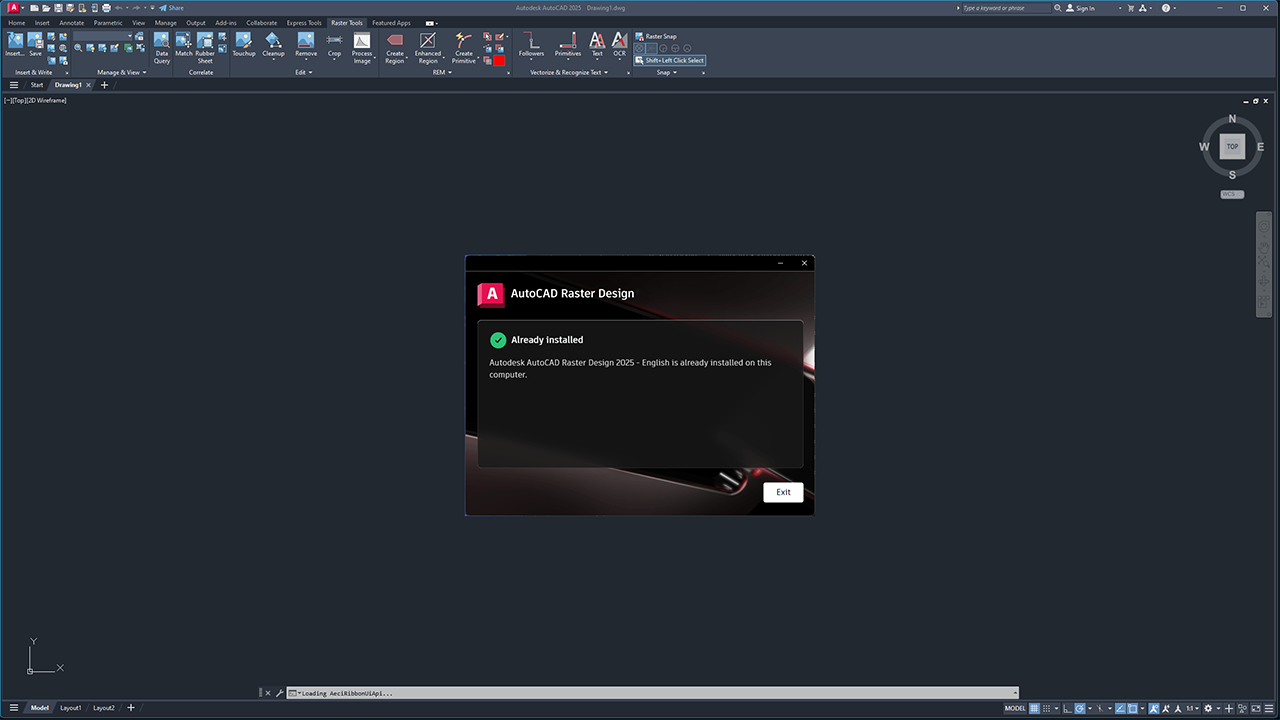

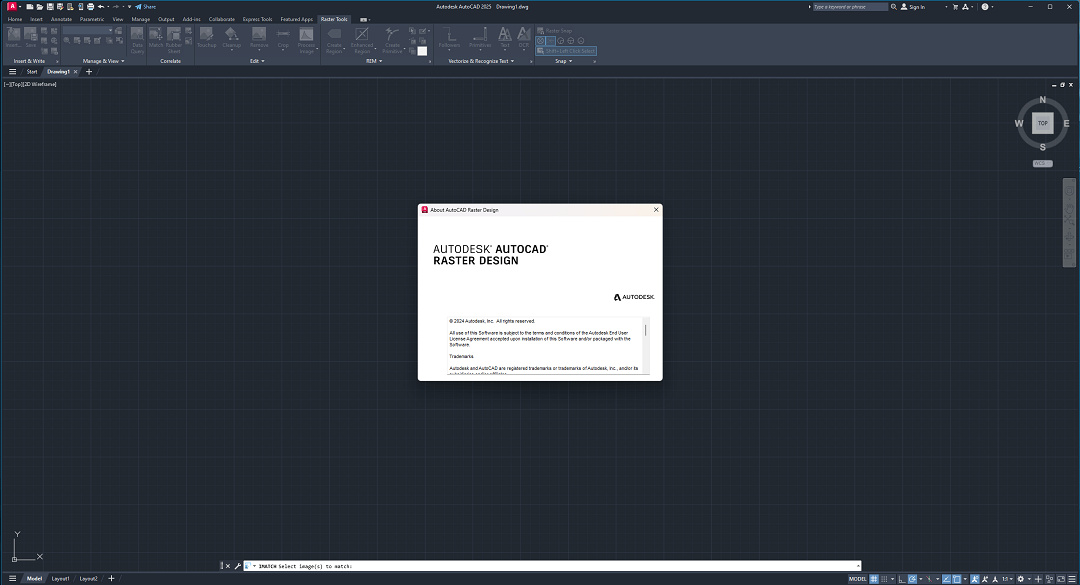

7、最后，运行AutoCAD就可以看到Raster Design 2025安装成功啦。

Raster Design 2025功能详解

1.光栅图像编辑修复，清理扫描图纸上的斑点、污渍、杂线，擦除多余图面干扰元素，修复破损扫描图纸。

2.图像几何变换，支持图片平移、旋转、缩放、镜像、裁切，校正扫描图纸的倾斜与偏移问题。

3.栅格矢量化转换，自动识别图片中的直线、圆弧、圆，将光栅线条转为CAD矢量图元，实现图纸数字化。

4.OCR文字识别，提取扫描图纸里的文字，直接转换成CAD多行文字对象，省去手动录入文字。

5.REM光栅实体编辑，可像操作普通CAD图元一样，选中、修改光栅图形，支持修剪、擦除光栅元素。

6.多格式栅格兼容，支持TIFF、JPG、PNG、MrSID、ECW、DEM等多种影像、地形栅格文件的加载。

7.图像坐标配准，对扫描图纸、航拍影像做控制点校正，匹配图纸坐标系，实现栅格与矢量图对齐。

8.图像调色与增强，调整图片亮度、对比度、二值化处理，提升扫描图纸线条清晰度。

Raster Design 2025怎么用

插入与配准图像：启动AutoCAD并加载RasterDesign工具集后，点击功能区“RasterTools”选项卡下的“插入”命令。选择本地或网络路径中的图像文件，在插入对话框中可预览文件类型、色彩深度等信息。插入后，必须对图像进行配准（Correlation），即通过已知坐标点将图像精准定位到CAD坐标系中。

图像预处理与清理：在矢量化之前，建议先使用“清理（Cleanup）”面板中的工具去除图像噪点、校正扫描倾斜。如果图像存在透视变形或比例不符，可使用参照缩放和旋转命令，根据图纸上的已知尺寸（如方格网）调整图像比例，确保底图精准。

执行矢量化转换：

自动/半自动矢量化：使用“矢量化和识别文本”面板中的命令（如RASTERVECTORIZE）。选择“中心线”或“轮廓线”模式，设置合适的容差（建筑图推荐0.1~0.3mm，机械图0.05mm）及最小线长参数，软件将自动追踪光栅线条并生成多段线等矢量对象。

交互式描图：对于复杂区域，可使用“基元”下拉菜单中的工具，通过单点拾取将光栅圆、矩形等直接转换为矢量图元。

OCR文字识别：点击“OCR”下拉菜单中的“识别表格”或“识别文本”。框选需要识别的光栅文字区域，在弹出的验证窗口中检查并修正识别结果，确认无误后即可将其作为可编辑的AutoCAD文本插入到图纸中。

图像管理与输出：使用“图像管理器（ImageManager）”工具空间，可以集中查看、编辑图像插入点、色彩映射及显示状态。完成所有编辑与转换后，隐藏或删除原始光栅图层，即可得到一份纯矢量的DWG图纸。

Raster Design 2025配置要求

操作系统（Windows）

64位Windows11或Windows10版本1809或更高版本

不支持ARM处理器

处理器

基础：2.5–2.9GHz处理器，8个逻辑核心

推荐：3+GHz处理器（基础版），4+GHz（Turbo版）

内存

基础：8GB

推荐：32GB

显卡

基础：2GBGPU，具有29GB/s带宽，兼容DirectX11

推荐：8GBGPU，具有106GB/s带宽，兼容DirectX12

硬盘空间

AutoCADRasterDesign2025额外需要约1GB磁盘空间

显示器

传统显示器：1920x1080真彩色

高分辨率及4K显示器：支持高达3840x2160分辨率

软件依赖

.NET8

指针设备：Microsoft兼容鼠标

注意事项

RasterDesign仅适用于Windows版AutoCAD，不适用于Mac版，除非Mac用户使用运行Windows的虚拟机。

不支持处理PDF文件，需先将PDF导出为图像格式（如TIF），再使用“光栅到矢量”功能间接转换。
