nTopology5.9.2中文最新版Windows版

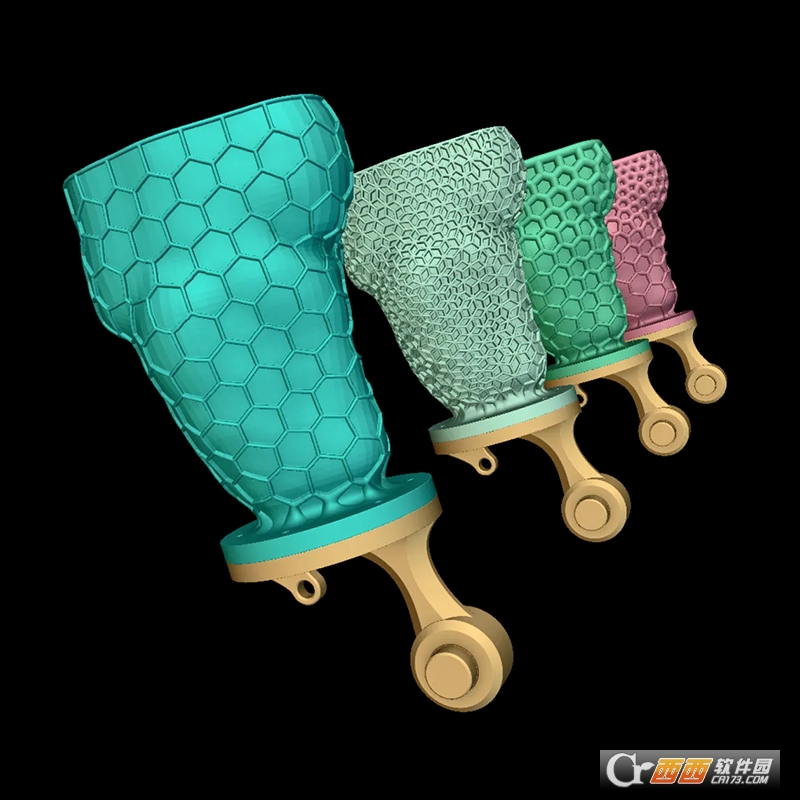

nTopology5.9.2中文最新版是面向增材制造的新一代隐式参数化设计平台，以独特的隐式建模内核打破传统CAD几何限制，专为复杂轻量化、晶格与拓扑优化场景打造，支持在设计过程中实时验证力学或热学性能！

nTopology安装使用说明

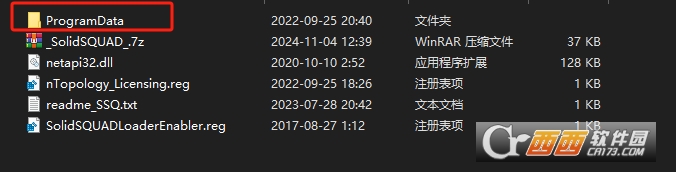

1、安装好nTopology 5.9.2 Win64后，需要将“ProgramData ”文件夹复制到你所安装的磁盘进行覆盖

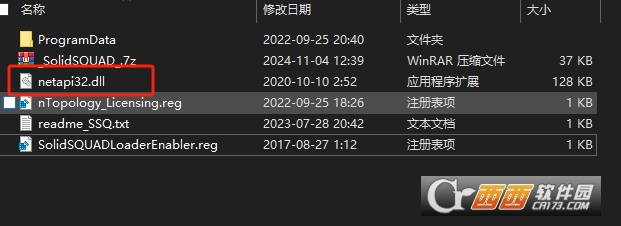

2、将“netapi32.dll ”文件复制到“ntop.exe ”文件旁边的<nTopology>程序文件夹中

(设置时默认为 C:\Program Files\nTopology\nTopology 文件夹）

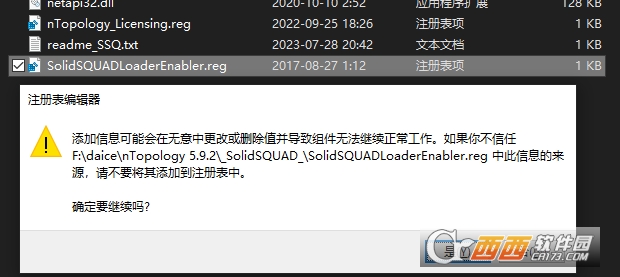

3、运行“nTopology_Licensing.reg和“SolidSQUADLoaderEnabler.reg”并确认，将信息添加到 Windows 注册表中

4、重新启动计算机后就可以开始使用了

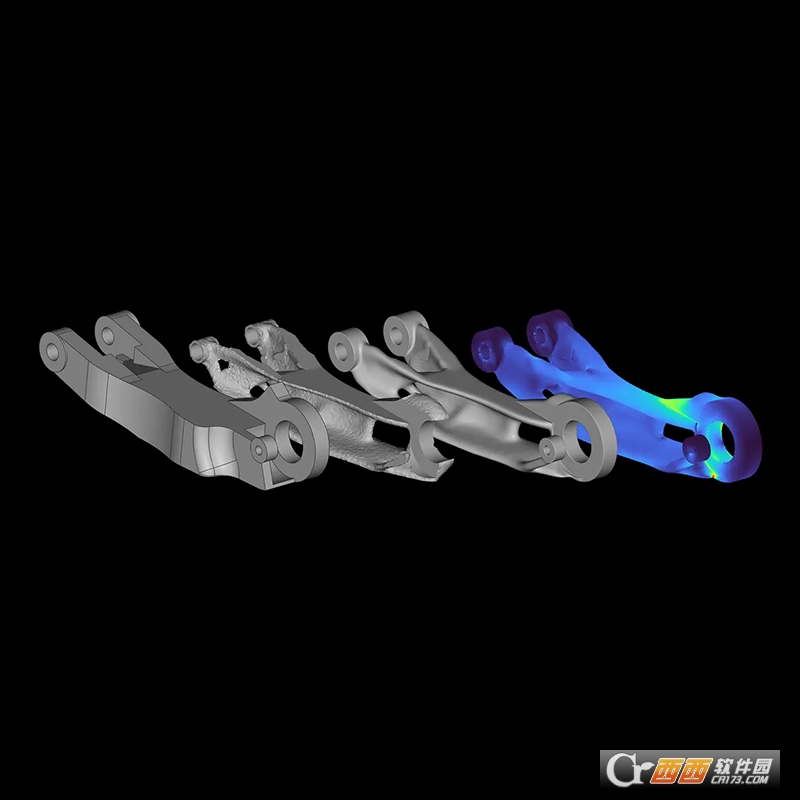

nTopology5.9.2怎么做拓扑优化

nTopology5.9.2本身主要是一个隐式建模平台，其内置的拓扑优化功能相对基础。对于复杂的拓扑优化任务，通常采用与专业求解器（如OptiStruct、Abaqus、ANSYS）耦合的工作流。以下是两种主要方法：

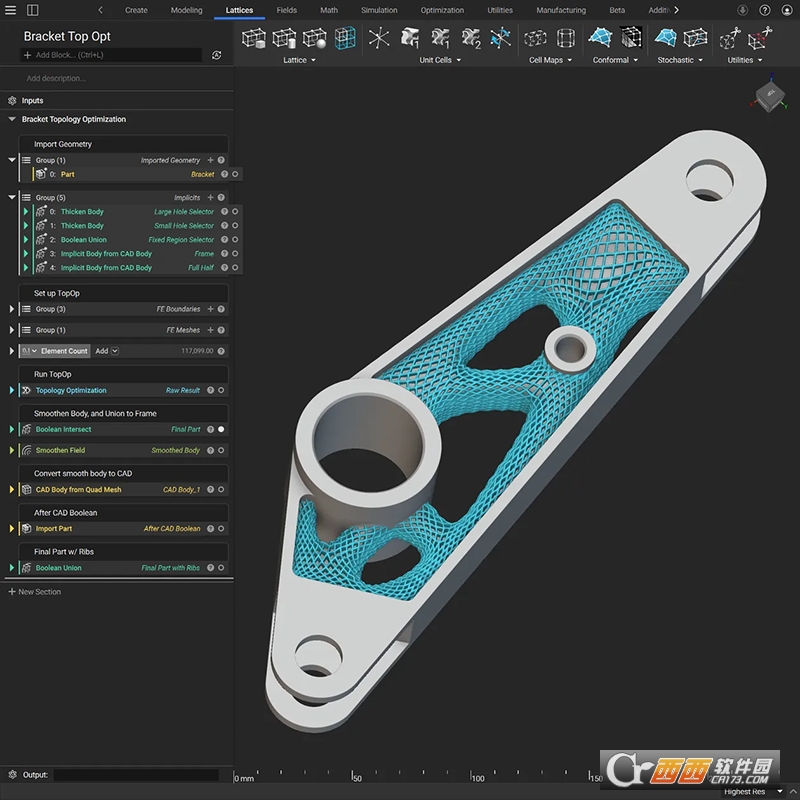

方法一：使用nTopology内置的拓扑优化模块

导入设计空间：以STEP或X_T格式导入零件的最大外轮廓实体，作为优化的设计空间（即可被材料填充的区域）。

施加载荷与约束：

在Simulation模块下，使用FixedConstraint工具选择需要固定的面。

使用Force工具在受力面上施加力的大小和方向。

可选：添加Pressure或Moment。

设置优化目标：

点击TopologyOptimization工具。

目标：通常设置为最小化柔度（即最大化刚度）。

约束：设置体积保留比例（例如保留原始设计空间的40%）。

优化区域：勾选需要参与优化的实体区域，排除不可优化的区域（如安装接口面）。

运行求解：

设置网格大小（影响计算精度和时间）。

点击Run。nTopology会迭代计算，生成一个密度场（或隐式场）。

重构平滑几何：

优化完成后，系统输出一个带有密度梯度的场。

使用Iso-surface工具，选择一个合适的密度阈值（通常为0.3-0.5），提取出平滑的实体网格。

使用Smooth工具对提取的几何进行光顺处理，消除阶梯状表面。

方法二：耦合第三方求解器（推荐）

由于nTopology的原生拓扑优化求解能力不如专业CAE软件，工业界标准流程如下：

导出设计空间网格：在nTopology中将设计空间导出为.nas或.inp格式的有限元网格文件。

第三方软件优化：将网格文件导入AltairOptiStruct、ANSYSMechanical或Abaqus/Tosca，在专业求解器中完成拓扑优化计算，生成结果文件（通常是包含密度场的.res或.h3d文件）。

结果回读与重构：

在nTopology中使用ImportSimulationResult工具，导入第三方求解器输出的密度场。

再次使用Iso-surface和Smooth工具将密度场重构为可用于3D打印的B-rep实体。

添加工艺约束（nTopology的强项）：

使用OverhangConstraint工具，自动检测并修正超过45度悬垂角的区域，添加支撑结构或在优化结果中切除难以打印的悬垂特征。

拓扑优化的一般性建议：

网格分辨率决定了优化结果的精细度，建议先以粗网格（约5万单元）进行试算，确定最优体积比例后再用细网格（约50万单元）重新计算。

nTopology5.9.2更适合进行“隐式微结构优化”（如优化晶格的密度分布），而非传统的连续体拓扑优化。

nTopology5.9.2可以进行换热器流道设计吗

可以，且是nTopology的核心优势场景，尤其擅长TPMS微通道、周期晶格流道、圆柱螺旋流道等复杂换热器结构设计，适配增材制造（如金属3D打印）。

1.核心能力

TPMS流道（Gyroid/Schwarz/P）：生成高比表面积、自支撑的连续流道，强化换热、降低压降。

圆柱坐标系晶格：适配圆形换热器，生成周向对称、无支撑的螺旋流道。

多流道分离：设计冷热流体独立通道，避免串流，支持复杂进出口布局。

参数化驱动：一键调整流道壁厚、胞元尺寸、周期数，快速迭代优化换热效率与压降。

2.基础设计流程

导入外壳：导入换热器壳体CAD，转换为隐式体（ImplicitBody）。

生成流体域：用“PeriodicLattice”或“WalledTPMSUnitCell”创建流道结构，裁剪至外壳内部。

设置进出口：在壳体两端开孔，定义流体入口/出口面。

仿真验证（可选）：用nTopFluids（5.23+）或导出至Fluent，模拟流速、压降、换热系数。

导出制造：生成STL，直接3D打印或机加工。

nTopology5.9.2绘制TPMS教程

TPMS（TriplyPeriodicMinimalSurfaces，三周期极小曲面）具有零平均曲率、高比表面积、自支撑特点，适合换热器、轻量化结构。

方法1：快速生成（WalledTPMSUnitCell，推荐）

创建设计空间：用“Box”创建100×50×50mm方块（作为TPMS填充范围）。

添加周期晶格节点：拖入“PeriodicLattice”（Lattice模块）。

定义单胞（UnitCell）：

拖入“WalledTPMSUnitCell”至UnitCell输入口。

Type选Gyroid（默认，换热最优）。

Approx.Thickness=1.5mm（流道壁厚，按需调整）。

定义晶胞映射（CellMap）：

拖入“RectangularCellMap”至CellMap输入口。

CellSize=10×10×10mm（单胞尺寸，越小越精细）。

Volume输入设计空间方块，确保晶格填满设计空间。

裁剪晶格：拖入“BooleanIntersect”，输入PeriodicLattice与设计空间，裁剪多余部分。

参数调整（关键）：

孔隙率：通过壁厚（1–2mm）与单胞尺寸（8–12mm）控制，常见55%–85%。

中性面偏置：默认0（壁厚对称），±0.5mm可调整流道内外厚度。

导出模型：右键晶格→Export→STL/OBJ，用于3D打印或仿真。

方法2：公式自定义（Equation-Driven，进阶）

适合特殊TPMS（如Schwarz、Diamond），通过数学公式生成。

创建场函数：

拖入3个“Cos”节点，输入X/1mm、Y/1mm、Z/1mm（消除单位）。

拖入2个“Add”节点，串联Cos(X)+Cos(Y)+Cos(Z)（Schwarz公式）。

生成等距面：用“Iso-Surface”提取场值=0的区域，生成TPMS曲面。

加厚成实体：用“OffsetBody”加厚1.5mm，形成流道壁。

裁剪与优化：同方法1，裁剪至设计空间并光顺。

常见TPMS类型与用途

Gyroid（G型）：流道连续、压降低、换热效率高，换热器首选。

Schwarz（S型）：结构对称、刚度好，适合轻量化支撑。

Diamond（D型）：孔隙率高、重量轻，适合航空航天薄壁件。
