GrafCet Studio汉化免费版v2.5.0.7 Windows版

GrafCet Studio汉化免费版是面向工业自动化领域的专业GRAFCET流程图设计软件，严格遵循DINEN60848国际标准，软件界面完全面向矢量，支持在高分辨率4K屏幕上无质量缩放显示，帮助用户精准掌控自动化流程中的每一个状态与每一次转换！

Grafcet Studio中文版安装教程

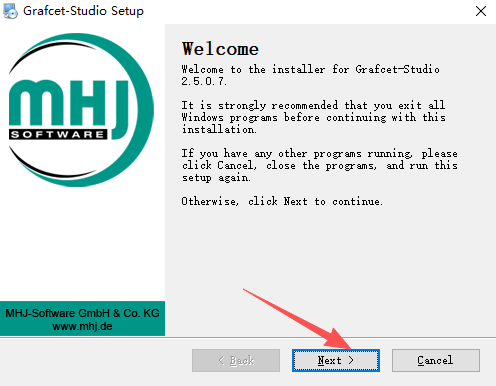

1、在本站下载并解压，双击运行安装程序，进入安装向导，点击“Next”；

2、点击“下一步”；

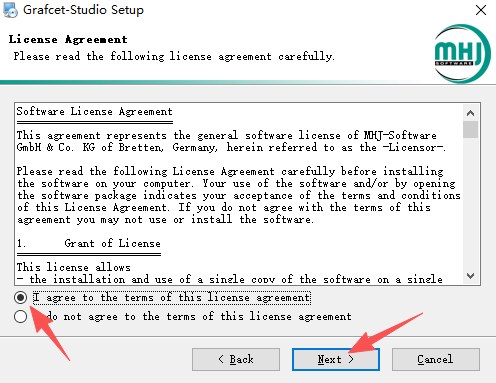

3、勾选接受许可协议，点击“Next”；

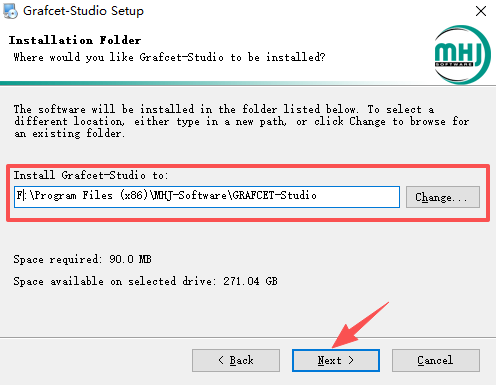

4、选择软件安装位置，点击“Next”；

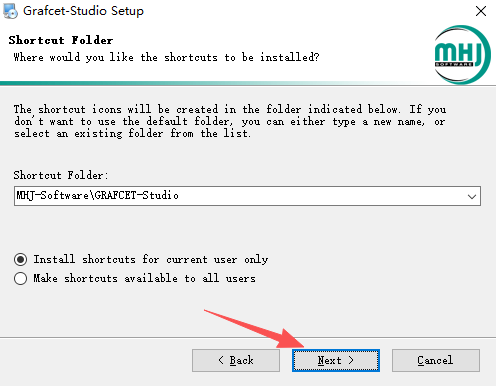

5、默认，直接点击“Next”；

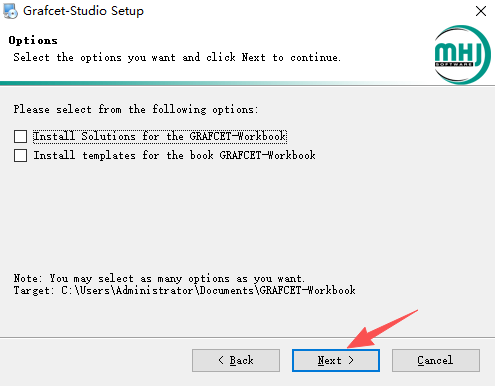

6、点击“Next”；

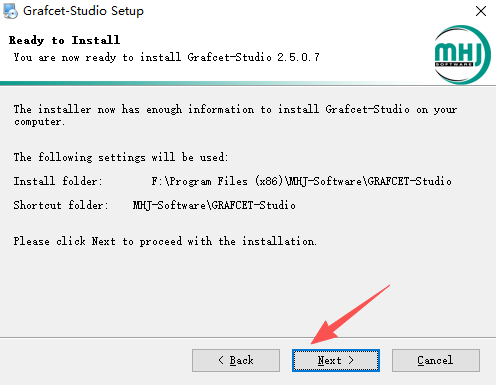

7、安装准备就绪，点击“Next”；

8、软件安装中；

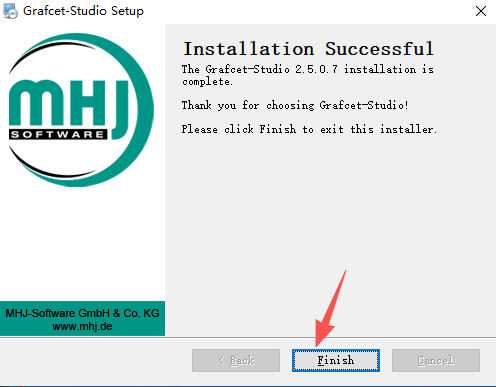

9、软件安装完成。

Grafcet Studio功能详解

1.标准化流程图绘制，完全遵循DINEN60848规范，支持多页GRAFCET图纸编辑，配备复制粘贴、自动补全、项目模板功能，自带符号库，快速搭建步、转换条件、分支、并行等顺序控制结构。

2.I/O符号管理，内置符号数据表，可自定义数字量、模拟量输入输出，分配硬件地址，统一管理项目内部变量，自动检测图纸逻辑错误，提前排查设计缺陷。

3.内置仿真调试模块，支持纯软件仿真，搭配I/O面板手动修改输入信号，观测输出状态；也可对接2D、3D虚拟设备模型，模拟真实设备运行工况，验证整套顺序逻辑是否符合设计预期。

4.一键向硬件下发程序，设计好的GRAFCET逻辑直接下载到控制器，不需要手动改写PLC程序，支持西门子S7?1200、S7?1500、S7?300/400，WAGO、施耐德、EATON等CODESYSV3控制器，同时兼容支持Python3的硬件设备。

5.矢量无损显示，全部界面与图纸元素为矢量对象，随意缩放不会模糊，高分辨率屏幕下显示效果稳定清晰。

6.图纸导出输出，可将完整流程图保存为图片格式，支持打印多页图纸，方便制作技术文档与实训报告。

7.在线监控模式，控制器运行时建立通讯连接，实时查看设备内部GRAFCET运行状态，高亮显示激活步骤与生效转换条件，便于现场故障排查。

8.工程模板复用，可保存常用控制流程作为模板，新建项目直接调用，减少重复绘图工作。

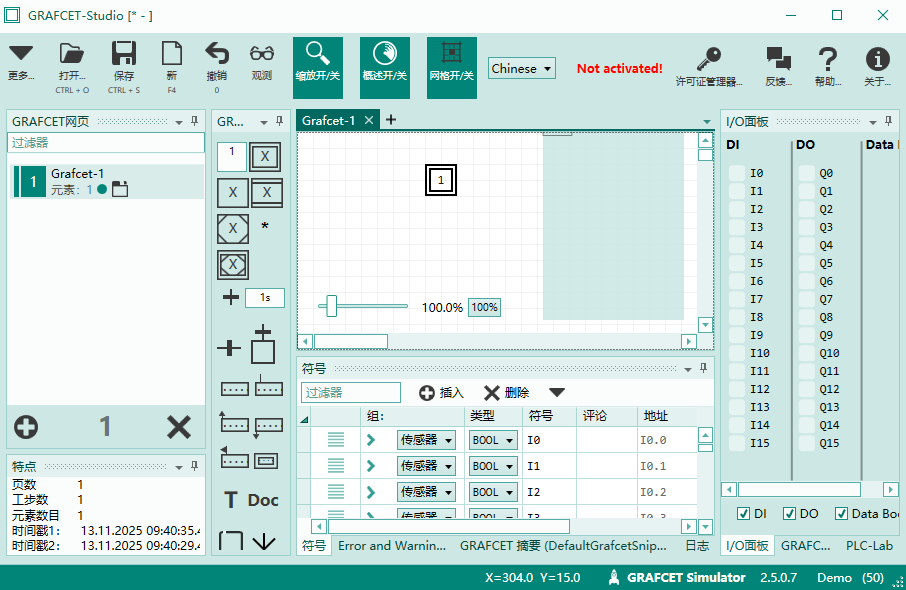

Grafcet Studio怎么用

1.新建工程文件，打开软件创建空白GRAFCET项目，设置图纸页面参数，多流程场景可以新建多个图纸页面。

2.定义I/O符号，打开符号表格，录入项目需要使用的输入、输出变量，设置变量名称、数据类型、硬件地址，变量命名需要符合软件规范。

3.绘制GRAFCET流程图，使用侧边工具栏拖拽步、转换条件、并行分支、选择分支等标准元件，搭建整套顺序控制逻辑，填写每一步执行动作以及转换触发条件。

4.图纸校验，运行内置错误检查工具，排查未定义符号、逻辑冲突等问题，修正图纸报错。

5.逻辑仿真测试，启动仿真功能，通过I/O面板切换输入信号，观察流程图步骤跳转、输出动作是否和设计思路保持一致，发现问题回到绘图界面修改。

6.配置目标硬件，在Grafcet?Engine窗口添加对应型号控制器，填写IP地址等通讯参数，确认控制器已经部署Grafcet引擎库文件。

7.程序下发，建立软件与控制器之间的连接，点击写入，将整套GRAFCET逻辑下发至硬件，开启监控模式查看硬件实际运行状态。

8.保存工程源文件，同时可以导出图纸图片，用于项目文档归档。

Grafcet Studio怎么仿真

1.完成流程图绘制与I/O符号全部定义，确认图纸没有报错，所有转换条件使用表格内已经定义好的变量。

2.在软件引擎窗口选择模拟器模式，切换至仿真运行环境。

3.调出I/O操作面板，面板会自动加载全部输入输出变量。

4.方式一，纯面板仿真，手动点击修改数字量输入状态，调整模拟量数值，观察图纸上步骤的跳转，激活的步骤、生效的转换条件会高亮显示，同步查看输出变量状态变化。

5.方式二，对接虚拟设备仿真，导入2D或者3D虚拟设备模型，把模型传感器、执行机构和项目I/O变量做绑定，由虚拟设备自动反馈信号，模拟真实设备运行过程。

6.仿真过程中，观察整套顺序流程运转，核对每一步动作、跳转条件是否满足工艺要求，如果逻辑存在错误，停止仿真，返回编辑界面修改流程图。

7.可以设置常闭触点等特殊信号，复现设备异常工况，测试故障处理逻辑。

8.仿真结束后停止模拟器；如果需要查看PLC硬件实时运行状态，切换到硬件监控模式，读取真实控制器的运行信息。
