中望电气CAD2026最新版本v26.10.1031.14264正式版

中望电气CAD2026最新版本是依托中望CAD2026原生内核打造的国产化专业电气设计一体化工具，支持线缆自动路径规划避障布线、多线端子智能连接、电气回路快速生成等智能绘图功能，将设计师从繁重的绘图和统计工作中解放出来，实现从方案设计到施工图输出的全流程提效。

中望电气CAD 2026安装教程

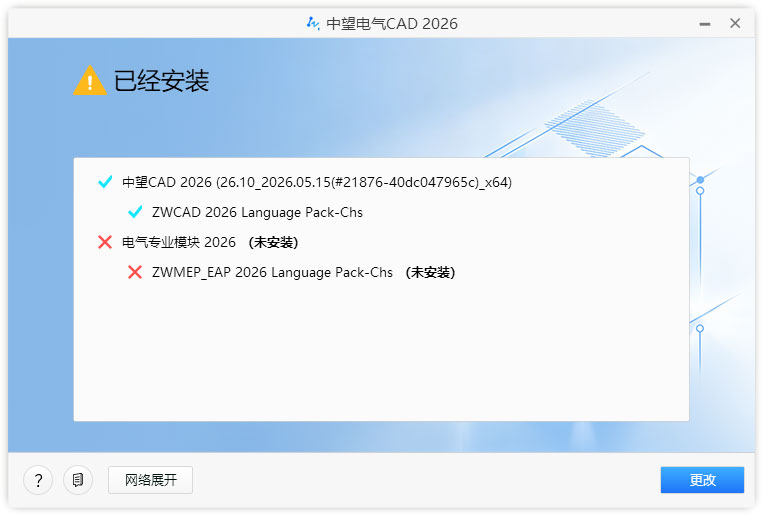

1、下载解压，得到中望cad2026电气版，双击exe文件安装，小编已经安装中望cad2026；

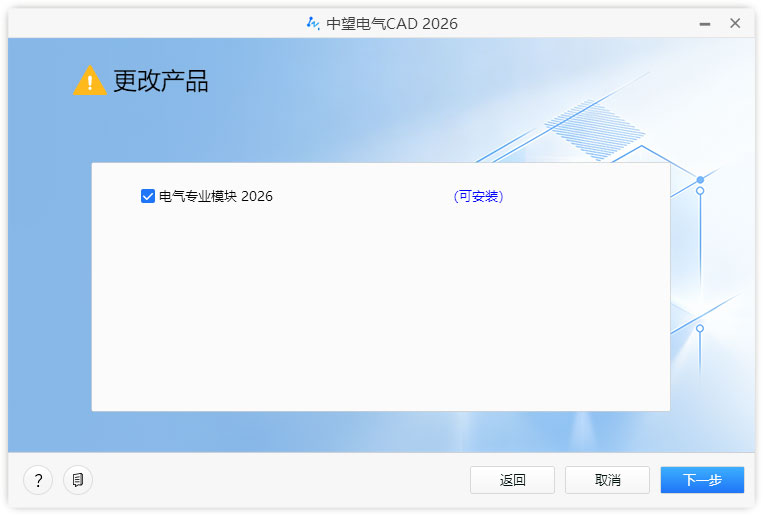

2、只需要安装电气专业模块2026；

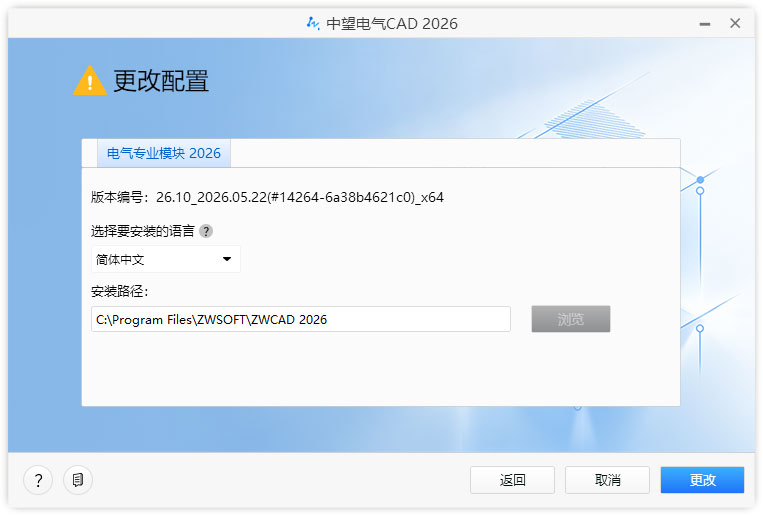

3、默认为简体中文，安装路径也默认；

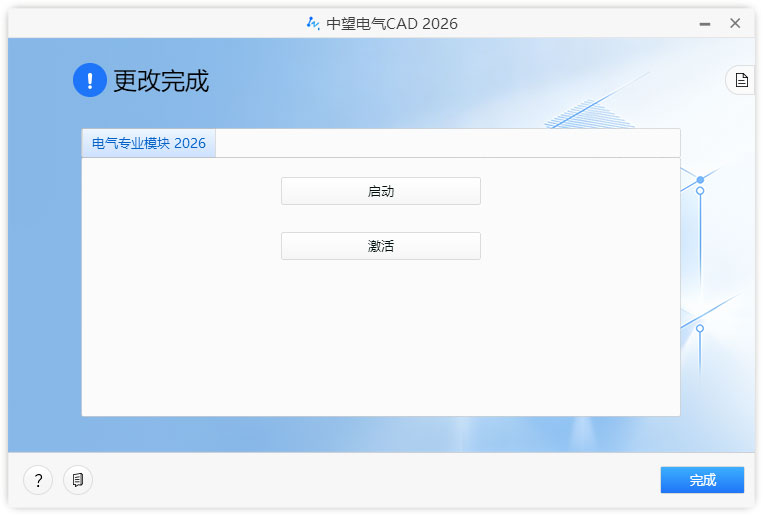

4、成功安装；

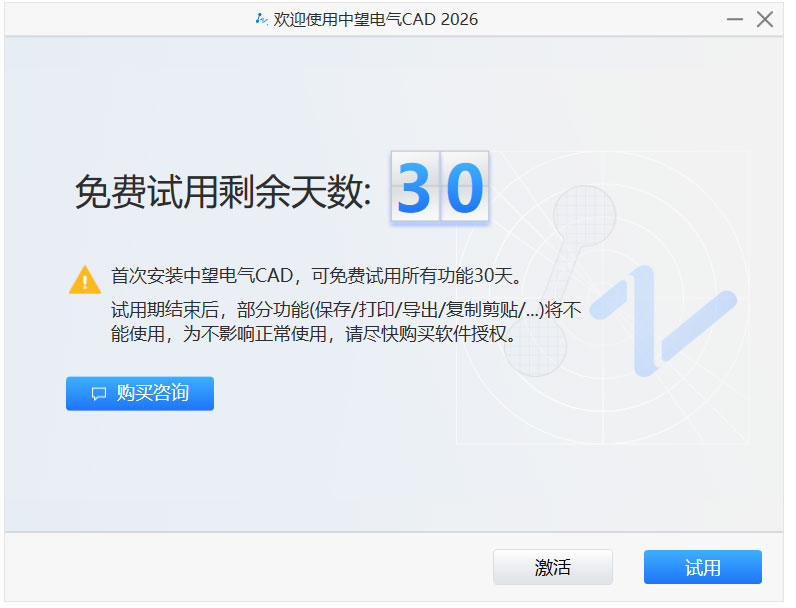

5、打开软件，可以试用30天；

6、试用过后，需要激活软件才能继续使用。

中望电气CAD2026功能详解

海量专业图库与参数化构件：内置超2000个符合GB/T、IEC等标准的电气符号（涵盖开关、继电器、线缆、配电箱等），支持参数化驱动设计，二三维实时联动更新，告别重复造轮子。

智能布线与回路生成：提供线缆自动路径规划与避障布线功能，支持多线端子智能连接与电气回路快速生成，显著降低配电图与原理图的绘制门槛与时间成本。

智能标注与材料统计：集成便捷且智能联动的尺寸、符号、管径及设备标注功能。支持一键生成系统原理图、材料统计表，彻底解放设计师的双手。

极致性能与完美兼容：基于中望CAD2026底层多核优化，实现大图纸秒开与流畅编辑；100%兼容主流DWG格式，支持用户自定义参数一键导入，实现零成本无感切换。

中望电气CAD2026怎么标注尺寸

一、前期：统一电气标注国标样式（必做）

顶部菜单【格式】→【标注样式】，新建电气专用标注样式；

设置文字高度、箭头大小、小数精度、尺寸线间距，匹配电气施工图规范；

将设置好的样式点击【置为当前】，所有标注统一套用该标准。

八大基础标注命令

二、通用基础尺寸标注（8类核心命令）

线性标注DLI（水平/垂直尺寸）

命令行输入DLI回车，拾取尺寸两端点，拖动鼠标确定尺寸线位置，完成直线长宽标注；可手动修改尺寸文字前缀后缀（如线缆宽度、柜体尺寸）。

对齐标注DAL（斜线、倾斜柜体）

输入DAL，拾取倾斜图形两点，生成平行于斜边的尺寸，适合配电箱斜向轮廓、桥架斜段标注。

半径/直径标注DRA/DDI

DRA标注圆弧、圆角半径；DDI标注圆形孔洞、线缆套管直径，自动带上R/Φ符号。

角度标注DAN

拾取两条相交线段，生成夹角尺寸，用于开关柜体转角、桥架折弯角度标注。

连续标注DCO

先完成一段基础线性标注，输入DCO，依次点击后续端点，快速生成连续串联尺寸，适合一排灯具、端子排批量标注。

基线标注DBA

以第一条标注为基准，向外分层生成多道平行尺寸，用于柜体多层轮廓分层标注。

快速批量标注QDIM（电气图纸首选）

输入QDIM，框选整张图纸所有柜体、孔洞、桥架轮廓，一键批量生成全部尺寸标注，支持一键切换连续/基线模式，大幅提升标注效率。

坐标标注

用于配电房平面定位，标注设备、接地极相对基准原点XY坐标，方便施工定位。

中望电气CAD2026绘图教程

设置绘图环境：新建图纸后，先切换至“二维草图与注释”工作空间，在“注释”模块中点击【中心线】命令可快速为图形添加中心线——选中两条平行直线即可自动生成中心线，且中心线会随图形变化而联动更新。

绘制基础图形：使用“直线”命令（命令行输入L）绘制线缆路径或结构轮廓，多条线段各自独立，可单独编辑。如需绘制多条管道或线缆，可使用水暖电菜单中的“绘制多管”命令，一次性绘制多条管线。

放置电气元件：在电气符号库中展开对应分类（如开关、继电器等），选择所需符号，点击图纸中目标位置即可放置。支持拖拽调整位置、旋转调整方向，元件自动吸附到最近的线缆端点上。

智能布线与连接：使用“智能布线”或“自动路径规划”功能，软件自动计算避障路径，完成元件间线缆连接。多线端子支持批量智能连接，减少手动连线工作量。

生成回路与标注：选中已布置的元件，点击“电气回路生成”工具，软件自动识别并生成完整的回路连接关系。使用标注工具添加尺寸标注、回路编号和元件型号注释。

保存与输出：绘制完成后，点击“文件”→“保存”，以DWG格式保存图纸，支持与其他主流CAD软件交换数据。需要参数化设计时，可在参数化菜单中勾选“推断几何约束”，后续绘制的图形将自动添加约束关系。
