Cadence SPB 24中文激活版正式版

Cadence SPB 24中文激活版是一套覆盖芯片封装、高速PCB、电路仿真全链路的专业EDA一体化设计套件，套件涵盖电路设计、仿真分析、PCB布线及封装技术等多种应用，支持玻纤效应检测等高级信号完整性分析功能，为电子工程师提供从设计到生产的综合解决方案。

Cadence SPB 24安装教程

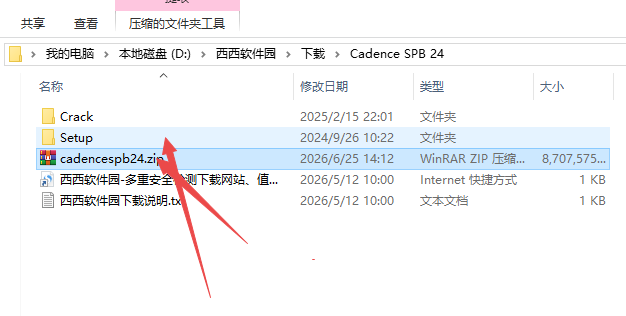

1.下载完成后，鼠标右击【Cadence SPB 24】压缩包，选择【解压至此处】

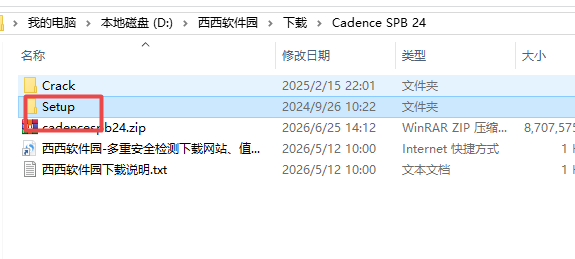

2.打开解压后的文件夹，双击打开【Setup】文件夹

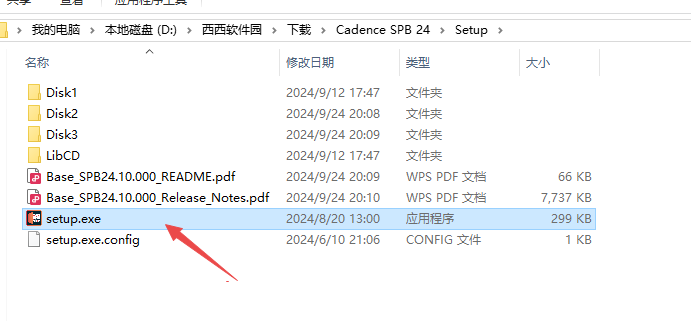

3.鼠标右击【Setup】选择【以管理员身份运行】

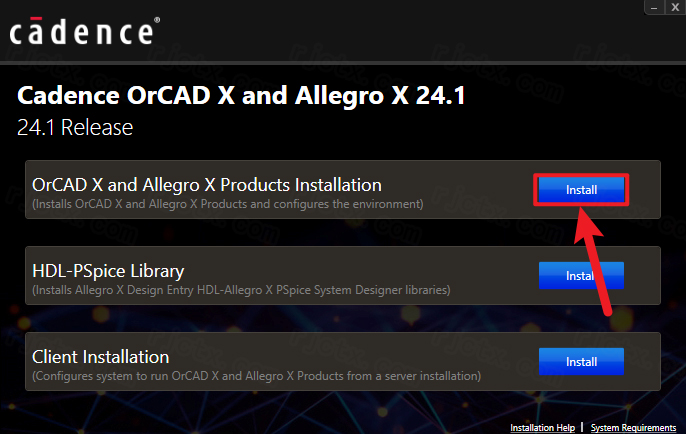

4.点击“OrCAD X and…”后面的【Install】

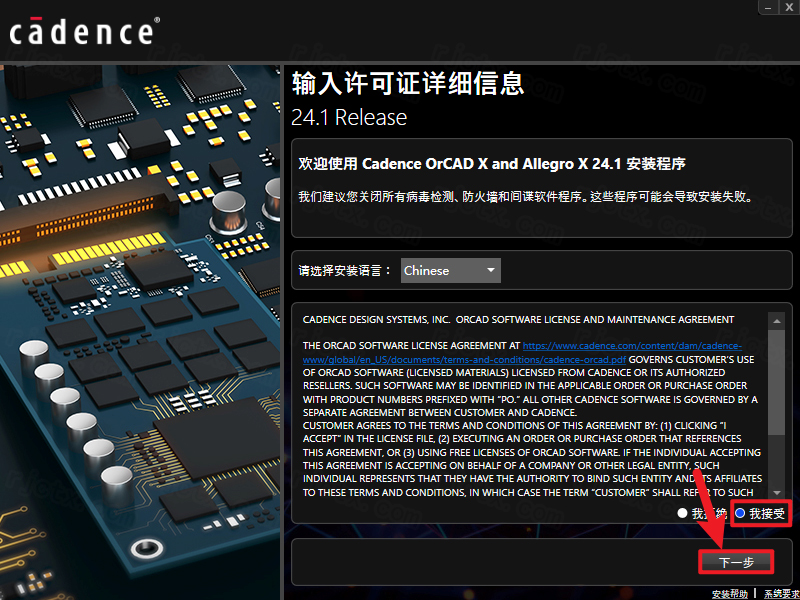

5.选择【我接受】，点击【下一步】

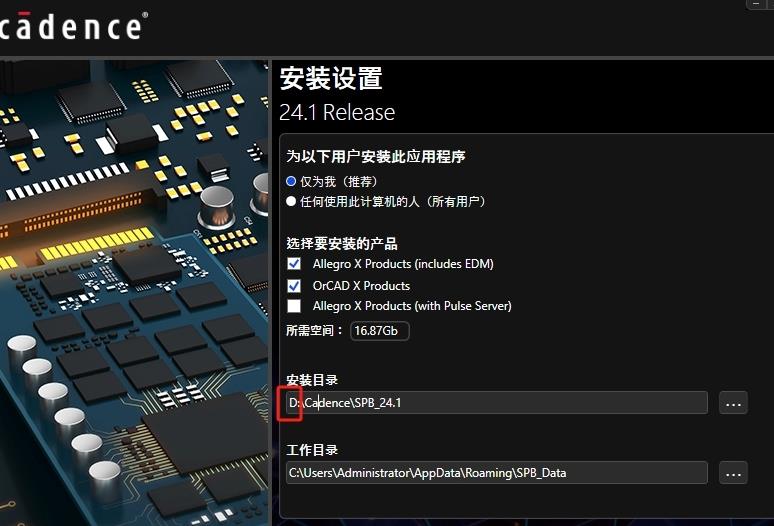

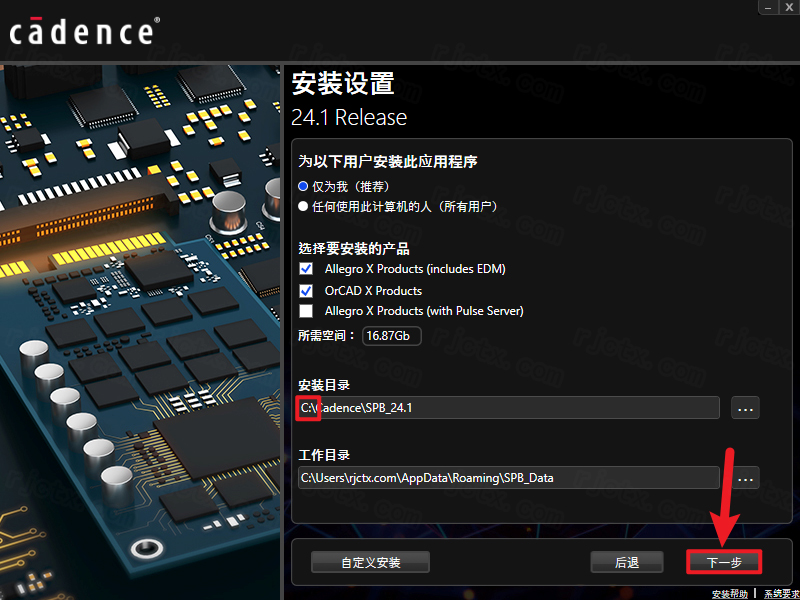

6.修改路径地址中的第一个字符C可更改安装位置（如：把C改为D软件将安装到D盘），点击【下一步】

7.选择【连接到现有许可证…】,点击【安装】

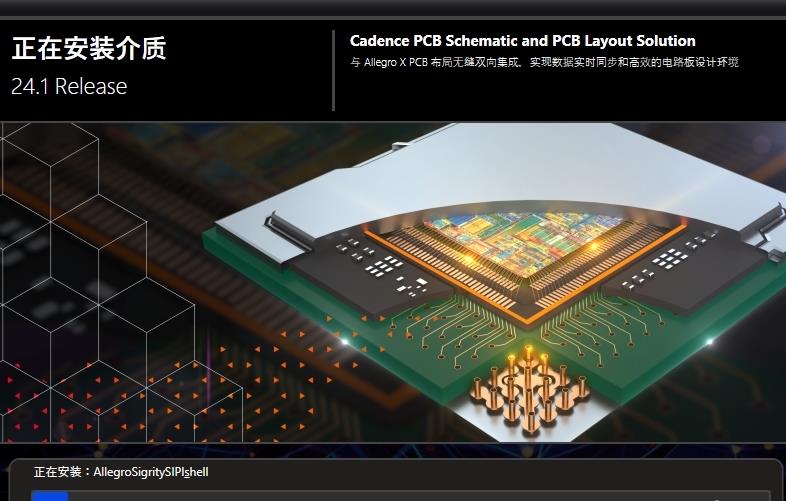

8.安装中…

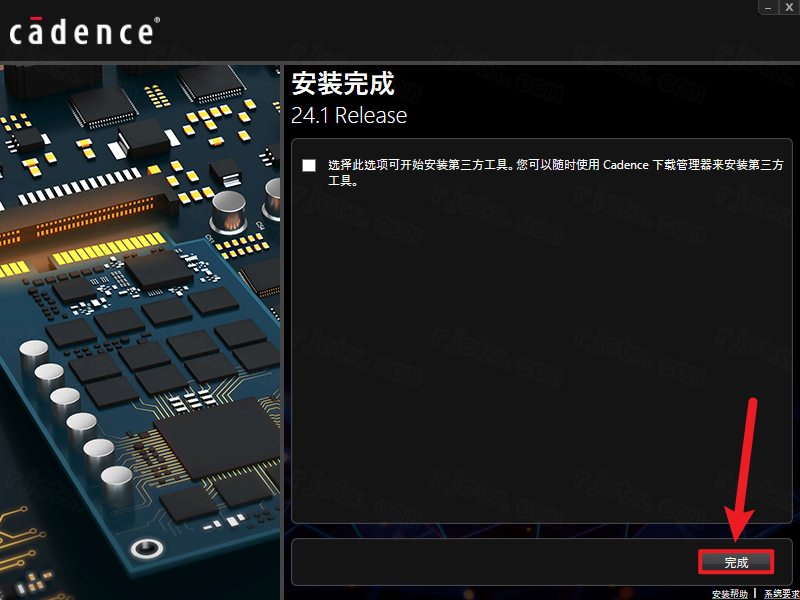

9.点击【完成】

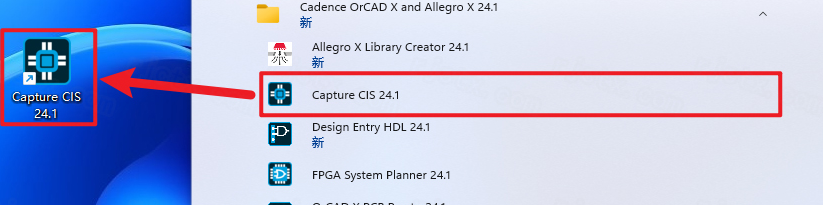

10.创建桌面快捷方式：①点击桌面任务栏中的【开始图标】>点击【所有应用】>双击展开【Cadence OrCAD X and…】文件夹②将【Capture CIS 24.1】图标拖到电脑桌面

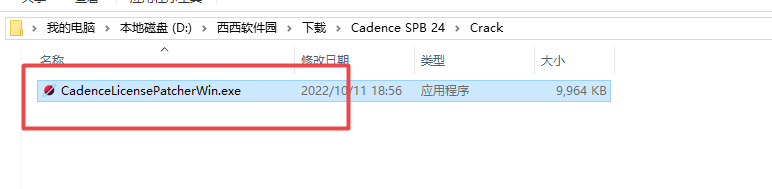

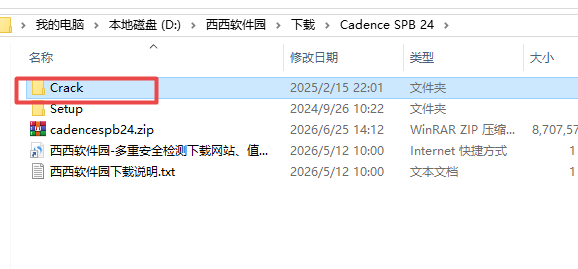

11.打开安装包解压后的文件夹，双击打开【Crack文件夹】

12.鼠标右击解压出来的【CadenceLicensePatherWin】选择【以管理员身份运行】

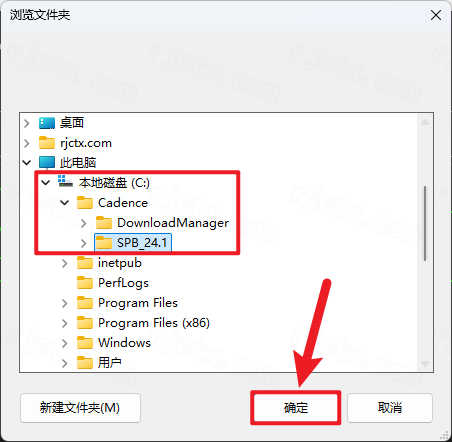

13.激活产品：①点击【Browese】②选择软件的安装路径【如：C:\Cadence\SPB_24.1 】（若您在步骤6修改到了其它盘，请打开修改后的磁盘对应位置）

14.选择文件夹如图所示

15.点击【Path】

16.界面提示“Patch OK”，点击右上角【X】关闭

17.双击桌面【Capture CIS 24.1】图标启动软件

18.点击【Yes】

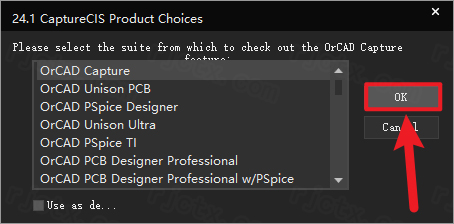

19.点击【OK】

20.安装完成

Cadence SPB 24主要功能

全流程一体化设计：以OrCADX和AllegroX为核心组件，支持从原理图绘制、PCB布局布线到封装设计的无缝衔接，并首次引入商业级AI解决方案，实现自动化器件布局与关键信号路由。

进阶3D可视化与协同：3DXCanvas全面接管3D可视化任务，支持更大尺寸设计的模型映射与键盘导航，并可通过导出OpenUSD格式与NVIDIAOmniverse平台深度集成。

高频信号完整性保障：新增玻纤效应检测功能，通过计算水平和垂直布线的根平方（RSS）长度，有效避免由PCB介质玻纤编织空隙引起的信号完整性问题；同时增加换层次数和ViaStubs的DRC检查，保障高频信号传输质量。

精细化约束与形状管理：支持在Cross-Section编辑器中直接输入单端和差分阻抗要求并生成物理约束集；新增增量冻结形状更新及相邻层静态形状挖空功能，大幅简化跨层设计的挖空与规则管理。

Cadence SPB 24怎么测量距离

在AllegroPCBEditor中，执行菜单命令Display→Measure，或按快捷键Ctrl+M（Cadence中常用Alt+F4系列需确认，通常测量工具位于Display菜单下）。

在图形界面中依次点击需要测量的两个点（如焊盘中心、过孔中心、线段端点或板边角），光标会自动吸附到对象特征点。

测量结果会显示在状态栏或光标旁，报告中会清晰标明X方向距离、Y方向距离以及两点之间的直线距离。

注意确保软件当前单位（公制mm或英制mil）符合要求，可在状态栏底部切换单位设置。

Cadence SPB 24怎么镜像翻转

场景1：单个元器件镜像（顶层→底层，常规布局）

方法1：右键快捷镜像

快捷键Ctrl+E进入Move移动模式，右侧Find面板勾选Symbols；

点击选中目标器件，右键菜单选择Mirror，器件自动翻转至Bottom底层，丝印、焊盘同步镜像。

方法2：FlipComponent快捷键

选中器件，菜单Place→FlipComponent/快捷键Ctrl+F，一键换层镜像，保留原有网络连接。

方法3：放置时直接镜像

Place→Manually手动放置器件，右侧AdvancedSettings勾选Mirror，放置后直接位于底层。

场景2：批量多器件/走线/铜皮整体镜像（高级功能）

顶部菜单Edit→AdvancedMirror；

Options面板配置：

MirrorType：GeometryandLayer（同步翻转图层+图形）；

Mode：Move（原图镜像移动）/Copy（复制镜像副本）；

框选需要镜像的器件、走线、铜皮、字符，点击确定完成批量对称翻转。

场景3：仅图形对称，不切换PCB层（纯几何镜像，不换层）

进入Move模式，框选走线、Shape、丝印文字；

命令栏输入mirrorgeometry，仅做平面对称翻转，器件层保持不变，多用于模块对称布局复用。

关键注意事项

极性元件（二极管、钽电容、连接器）镜像后务必核对引脚方向，防止装配短路；

插件直插器件不建议镜像到底层，会出现焊接引脚反向；

批量镜像后执行DRC检查，排查间距、短路类设计违规。
