建筑设计软件Renga Architecturev3.3.24701.0 官方版

Renga Architecture是一款专业的建筑设计软件，这款软件可以帮助设计师设计3D建筑方案，Renga的多项新功能使你能够创建更准确、更详细的完成3D设计。 新的Axonometric View工具和高效功能有助于你在3D环境中更高效地工作，为Renga Software产品增加新的竞争优势。

软件介绍：

详细的建筑和空间规划
有关更详细的建筑，Renga提供了用于快速对象创建/编辑的工具-样式，装配体和轮廓编辑器。只需一分钟，用户即可创建自己的自定义窗口样式或门样式，在其中放置水平或垂直mullon，分配结构材料，定义框架开口的类型，以及设置窗框，mullon和框架的尺寸。用户可以将自定义样式分配给任何形式和大小的门开口

计划表和工程量
清单的自动计数要执行准确的结构体积计算和材料数量计算，请使用计划表工具。它会自动收集对象数据并以表格格式生成报告。如果3D模型发生更改，进度表会自动重新计算，
建筑师可以创建自己的自定义进度表或使用预制模板。软件已经按照俄罗斯国家标准（GOST）创建了模板-房间时间表和门窗时间表。架构师可以修改计划视图，按属性对计划进行分组，应用过滤器，添加自定义属性。
为了获得正确的整理室体积，建筑师可以使用“整理室时间表”模板，该模板会自动收集房间的设计特征-墙壁，地板/天花板区域，踢脚线长度减去封闭结构的开口。

令人印象深刻的项目演示
如果您想打动客户，则可以使用纹理贴图和分配材质轻松创建模型的高质量图像（渲染）。为此，Pictorex公司开发了Artisan Rendering应用程序，可以与Renga Architecture一起安装。
除此之外，您还可以将信息模型导出为3D图形格式OBJ，DAE，STL，以在3Ds Max，Blender，Lumion等流行产品中执行渲染。以STL格式导出模型并进行3D打印以获得建筑体量模型。
使用增强现实眼镜将您的客户带入建筑模型内的虚拟步道。Renga Architecture与Occulus Rift VR耳机建立了链接。佩戴此耳机，您可以看到未来的建筑并欣赏设计和工程解决方案。
如果要遍历模型，可以使用3D Connection Company的3D spacemouse。就像VR耳机一样，它与Renga集成在一起。

对项目进行文档
内置的工程图编辑器允许创建项目文档集。实现了编辑器以最大程度地自动化图纸生成。直接从3D模型中自动检出建筑物的主要视图（平面图，立面图，剖面图）。
生产工具将有助于根据俄罗斯建筑设计文件系统（SPDS）和国际标准化组织（ISO）创建图纸。
显示样式可以设置图形上对象的可见性和详细程度。因此，用户可以从一个平面图中获得多个图纸：砖砌图，设备布置图，紧急出口图，梁和柱布置图等。

新版介绍：

设计工程师是最能预测轴测计实施的人。 MEP系统的轴测计划是他们需要创建的设计文档的关键部分。使用新的Renga版本，工程师可以根据全联盟州标准GOST的要求轻松绘制轴测计划。 它使Renga MEP成为机械、电气和管道学科专家的首选（图1）。

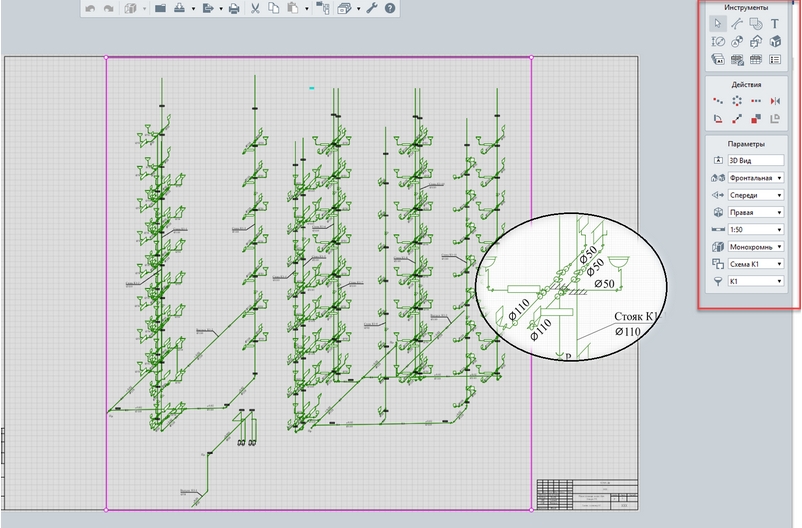

家庭污水处理系统的轴测规划示例

轴测投影是建筑专业人员在工程图纸文档中显示其设计解决方案的另一种选择。与标准平面图、立面图、剖面图不同，这些视图允许更准确地显示例如元素的复杂连接节点或建筑物的一部分。并且还展示了结构元件的装配视图（图2）。

从模型中获得的轴测视图

Renga开发团队大大扩展了3D建模的功能。你现在可以在3D空间的任何给定点设计对象，在任何平面上复制对象，而不仅仅是在工作平面内（图3）。 例如，用户只需点击一下即可复制带有窗口的墙壁。

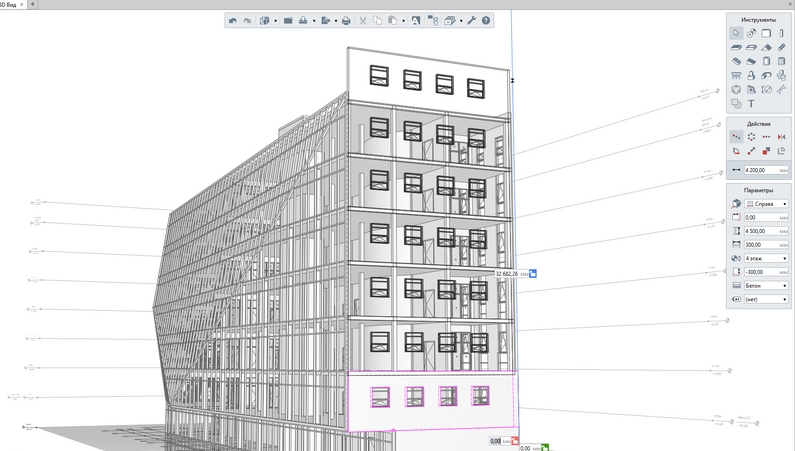

复制了带有窗口的墙壁高度

随着该程序的不断发展，Renga正在多个领域不断发展壮大。新功能有助于多学科团队更高效地交付项目。 我们希望我们的用户会因此从中获得益处。

建筑信息模型在建设阶段仍很少使用。设计师和客户之间的设计文档大多以PDF格式交换。Renga更新使用户能够在3D视图中插入PDF格式的图纸，并将其用作构建信息模型的基础，从而节省时间并提高准确性（图4）。

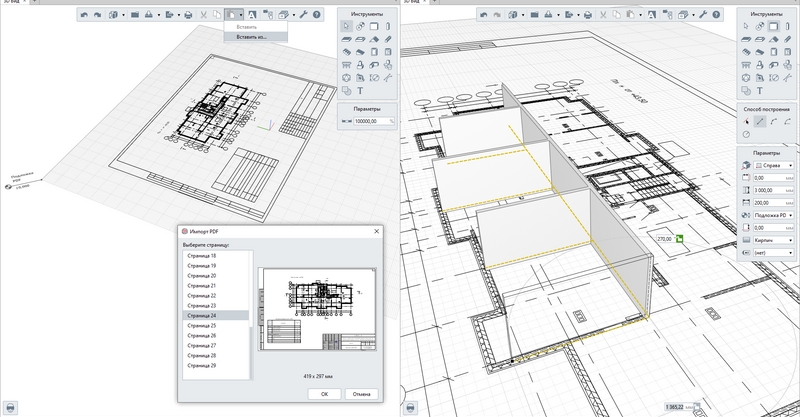

将PDF格式的图纸导入到Renga Structure

除此之外，Renga开发人员还设计了将图纸批量导出为PDF / DWG / DXF格式的功能。这对于那些情况很有价值，当项目团队成员需要生成文档包以供专家评估时 - 批量导出功能可在几分钟内为他们提供设计文档（图5）。

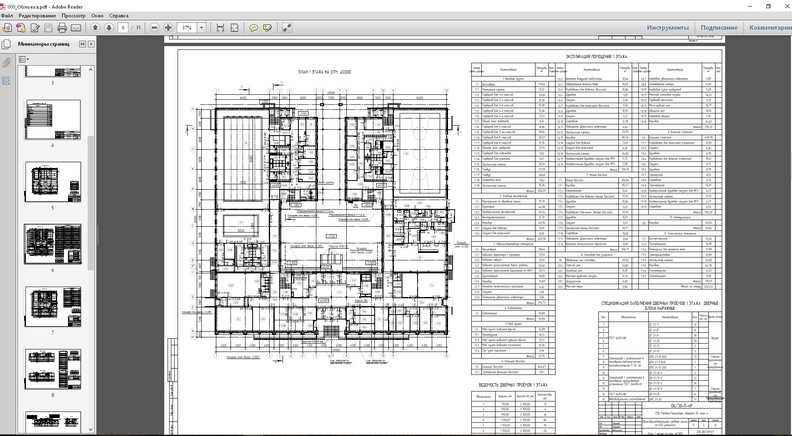

PDF格式下的工程设计文档

建筑师会喜欢Renga更新后的门工具。 在Renga Architecture中创建新的门类型，用户现在可以改进门的结构，管理门框参数，添加门槛和门饰。 Renga现在为建筑师展示了一个开门区域，以确保附近门的面板在打开时不会相互阻挡，并为紧急出口路线提供足够的空间。 用户还可以设置门的细节级别。 现在由用户决定是否要详细显示所有带有门槛、门饰和门框的结构，或仅显示简化的面板。除此之外还有更多其它新功能。对于图纸生成，Renga提供了新的细节级别符号“A”，允许显示以30°开启的门和符号“B”，允许按照全联盟州标准GOST和水平显示90°的门 详细信息按ISO要求简化（图6）。

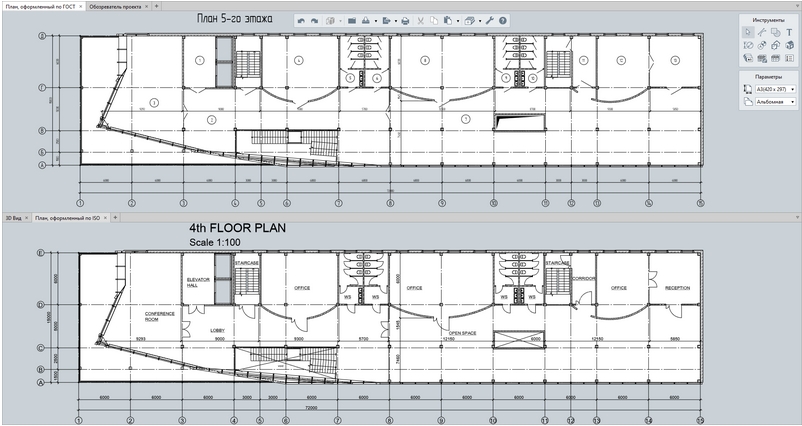

根据GOST标准（上文）和ISO（下文）生成的平面图

以前的Renga版本没有相互拼接地板和地板开口的功能。当用户尝试修改构建3D模型时，它会造成一些困难。当重新定位楼板时，用户必须分别修改开口的位置。 在新的Renga版本中，所有开口和其钢筋都属于地板。如果用户修改模型并重新定位地板，则打开时会自动与地板一起转移（图7）。 这是带给Renga Structure工作的设计师的好消息。

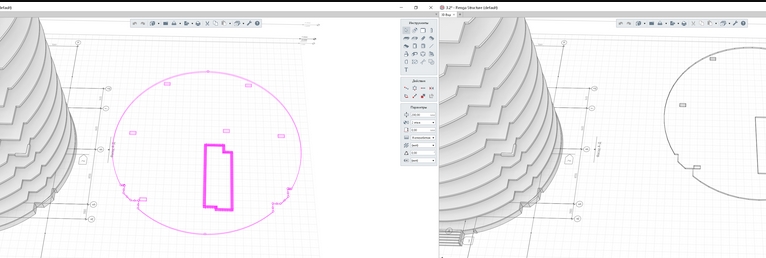

属于地板的开口及其加固部分

新功能大大加快了铸钢筋混凝土板的牵伸速度。 现在，在地板图纸中显示浇筑混凝土板的加固以及开口的加固。
